我有一個問題不明白，希望大家給予幫助！

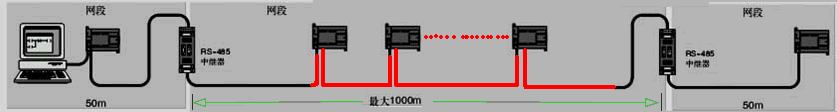

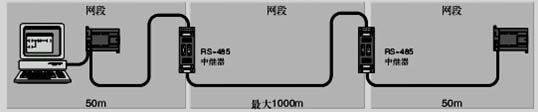

在S7-200 掛接DP網絡中時，資料一般介紹兩個RS485中繼器之間的距離可以達到1000米（見圖一），能否在兩個RS485中繼器中間的網線上掛接S7-200（見圖二）呢？

zhz28

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhz28的主題 / 回貼

1樓發表于: 2009-09-21 19:47

只看該作者 | 小中大

中繼器不需要成對出現，所以兩個中繼器之間允許掛S7-200從站，相當于增強兩次網絡信號，理論上DP網絡兩次增強可以達到2000米，但實際是S7-200網絡不會有這么長。

tanshun_1984

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tanshun_1984的主題 / 回貼

2樓發表于: 2009-09-24 15:12

只看該作者 | 小中大

能否在兩個RS485中繼器中間的網線上掛接S7-200，這個應該是不能，咨詢西門子，他肯定是不會要你這么做的

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6641 個
工控威望: 38453 點
下載積分: 15993 分
在線時間: 9836(小時)
注冊時間: 2006-09-13
最后登錄: 2025-12-11
查看cvlsam的主題 / 回貼

3樓發表于: 2009-09-24 15:42

只看該作者 | 小中大

中繼器之間掛接控制器，那么相當于延伸50M，所以如果你如此使用，你是達不到1000米。

如果要延伸1000米，那么你的中繼器間不可掛接控制器。
