樓主發表于: 2025-07-17 09:06

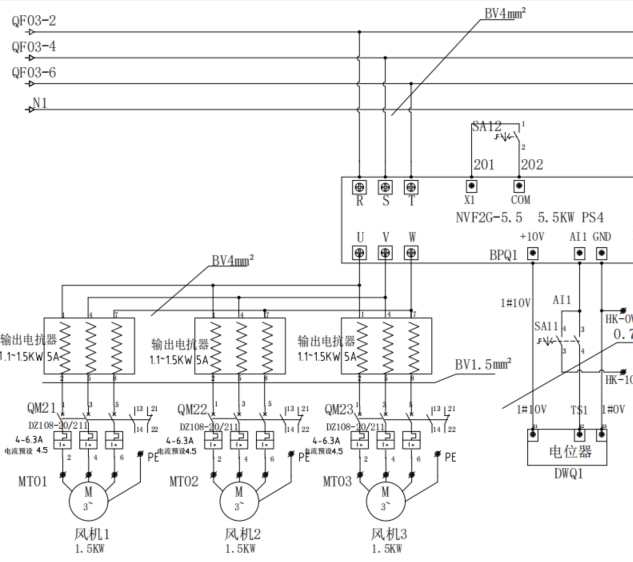

一臺5.5KW變頻器帶3臺1.5KW 電動機【風機負載】，要求是同開同關，用0-10V調速，變頻器到電動機之間90m，加了電抗器。
變頻器-電抗器-保護-電機

為了防止其中1臺電機出現問題導致另外2臺停機，想在變頻器和電動機之間加電動機保護器例如DZ108,NS-25，
此方案是否可行。

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 679 個
工控威望: 10605 點
下載積分: 2206 分
在線時間: 373(小時)
注冊時間: 2008-11-27
最后登錄: 2026-02-14
查看5921338的主題 / 回貼

1樓發表于: 2025-07-17 10:33

只看該作者 | 小中大

我用的兩百多米距離都沒加電抗器

自學

yha_4611

QQ: 2490453455私信聊天

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 633 個
工控威望: 793 點
下載積分: 2322 分
在線時間: 741(小時)
注冊時間: 2011-11-19
最后登錄: 2026-03-05
查看yha_4611的主題 / 回貼

2樓發表于: 2025-07-17 11:58

只看該作者 | 小中大

好像怪怪的。同開同關，變頻器下面還加空開？

QQ: 2490453455

gsw2022

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 440 個
工控威望: 1259 點
下載積分: 2127 分
在線時間: 307(小時)
注冊時間: 2022-01-24
最后登錄: 2026-02-08
查看gsw2022的主題 / 回貼

3樓發表于: 2025-07-17 13:59

只看該作者 | 小中大

加了電動機保護器，電抗器可以不用加了

暴躁小白兔

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 205 個
工控威望: 265 點
下載積分: 9664 分
在線時間: 133(小時)
注冊時間: 2021-05-11
最后登錄: 2026-03-05
查看暴躁小白兔的主題 / 回貼

4樓發表于: 2025-07-17 14:01

只看該作者 | 小中大

圖片：

典型接線：輸入電抗器串聯在電網與變頻器之間；輸出電抗器串聯在變頻器與電機之間，分別應對“電網側”和“負載側”的干擾與沖擊

你畫的電動機保護器不就是斷路器+熱繼電器嗎？
斷路器：電動機的過載、短路保護之用。
熱繼電器：防止電機因過載、斷相、三相不平衡等長期過電流而燒毀。

實機應用：斷路器短路保護，熱繼電器過載保護，檢修時，對應斷路器依次OFF，ON。

既然是用的變頻器，電動機保護器就有點多余，可是你又是一拖三（還是咨詢下正泰變頻器供應商比較好，我肯定一拖一設計），就需要3路分別保護。

[ 此帖被暴躁小白兔在2025-07-17 14:45重新編輯 ]

本帖最近評分記錄：

下載積分:+1(gzw1316) 熱心助人！
