        智能網關IGT-DSER支持多點對多點的設置之間通訊，支持以太網，串口設備混合數據交換；無需編程開發，只須配置數據的起始地址和數量即可，支持熱插拔，斷電重啟后自恢復運行，在實際的工程項目中應用方便。 歐姆龍與西門子PLC之間通訊
        下面是羅克韋爾(AB)的Compact系列的PLC與西門子S7-1500之間的通訊的配置，實現AB的標簽數組與西門子DB數據塊之間通訊。

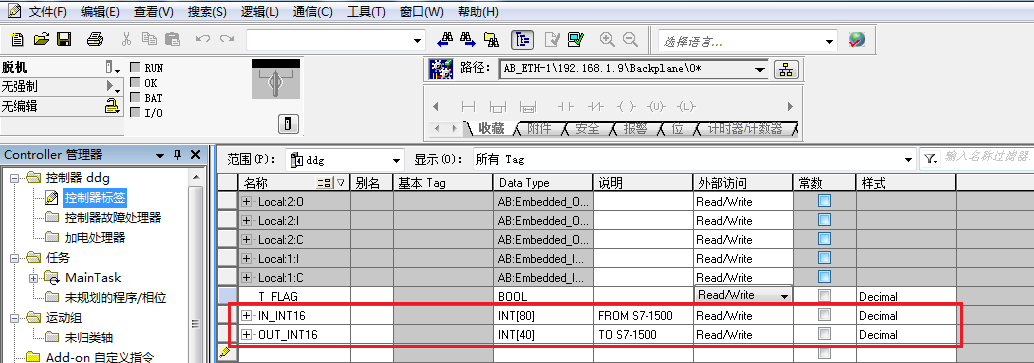

        首先在AB的PLC內建立輸入和輸出數組，用于接收和寫入S7-1500的PLC數據，名稱分別是IN_INT16、OUT_OUT16，輸入80個字即160個字節，輸出40個字即80個字節，類型都為INT，如下圖，注意新建立的數組須要下載后重啟PLC才會生效。

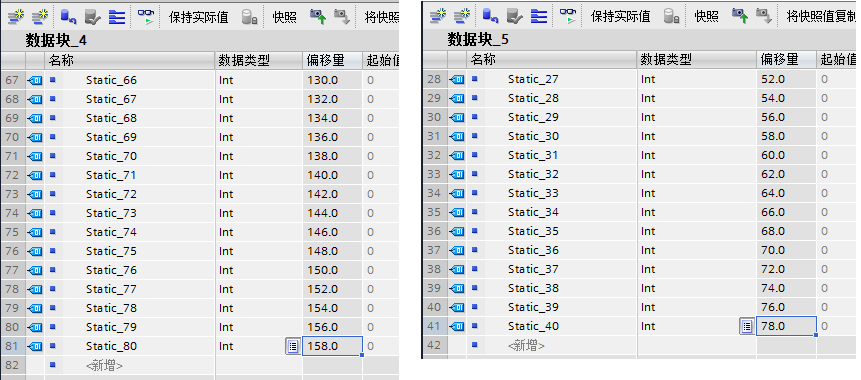

        然后在西門子PLC內建立數據塊_4和數據塊_5兩個DB，號碼分別是DB101、DB102，DB101寫入到AB的PLC，DB102接收AB的PLC數據，都需要取消優化訪問，字節數據與AB的PLC對應，如下圖，同樣新建立的DB須要下載后重啟PLC才會生效。

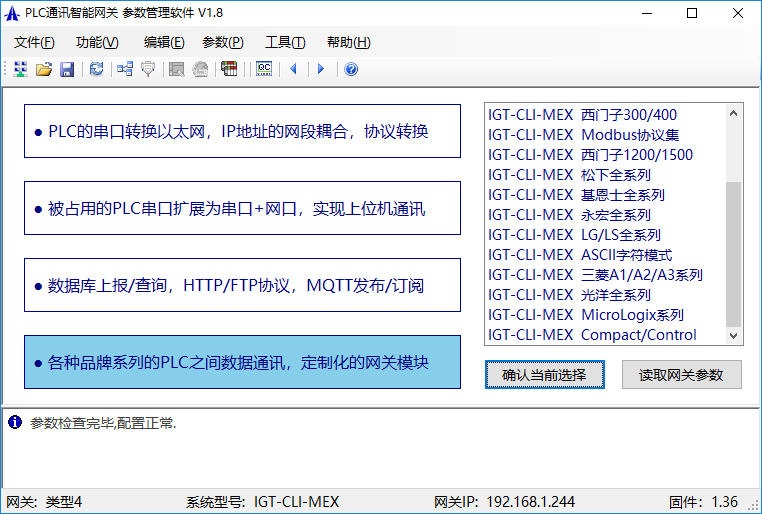

        然后開始配置網關，通過網關的參數設置軟件(下載地址)搜索到網關模塊后，讀取默認參數，在'功能'->‘類型與設備選擇’頁面的4種類型選擇最下面一項，點'確認當前選擇'按鈕，切換為類型4，系統為IGT-CLI-MEX，即多設備數據交互模式，如下圖，然后下載重啟：


        重啟后設置網關模塊的網口參數，AB PLC的IP地址為192.168.1.9，S7-1500的IP地址為192.1668.2.111，不在同一個網段，分別接入網關的兩個網口。網口1的IP地址默認是192.168.1.244,網口2的IP地址是192.168.2.244,可以都用默認IP，網口1接AB的PLC，網口2接S7-1500。

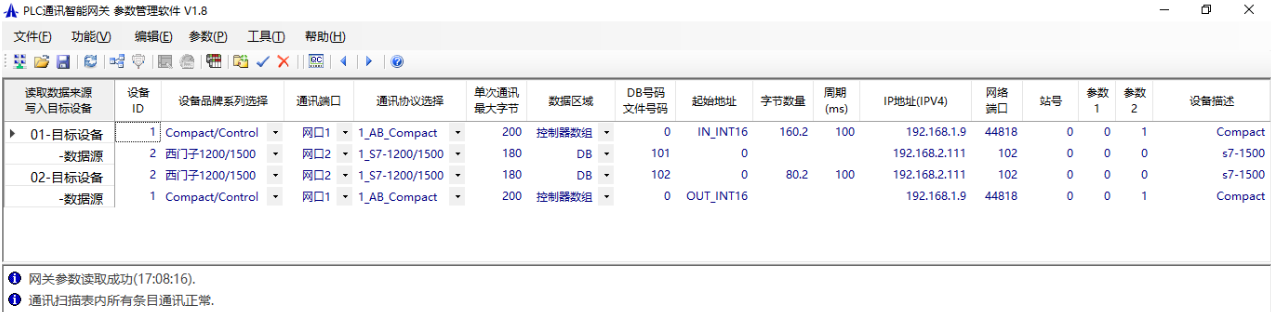

        通過‘功能’->‘PLC之間通訊配置’切換到數據配置頁面，根據以上地址空間配置數據，配置好的數據表如下圖：


        上表中設備ID是每臺PLC設備的號碼，可在1~254之間自由分配；DB號碼/文件號碼參數里AB的PLC對應數組內的起始地址，支持多維數組，比如二維數據格式為0,0；起始地址參數里AB的PLC對應數組名稱，或者變量名稱，須要與PLC內的名稱完全一致；字節數量設置交互的字節數據，只需設置目標設備的數量，上圖中的160,2表示160個字節，PLC內存為2字節數據，如果PLC的數組數據類型是DINT，則設置為160,4；網絡端口參數AB的是44818，S7的是102；更詳細的參數介紹查看網關的手冊第6章(用戶手冊下載地址)。

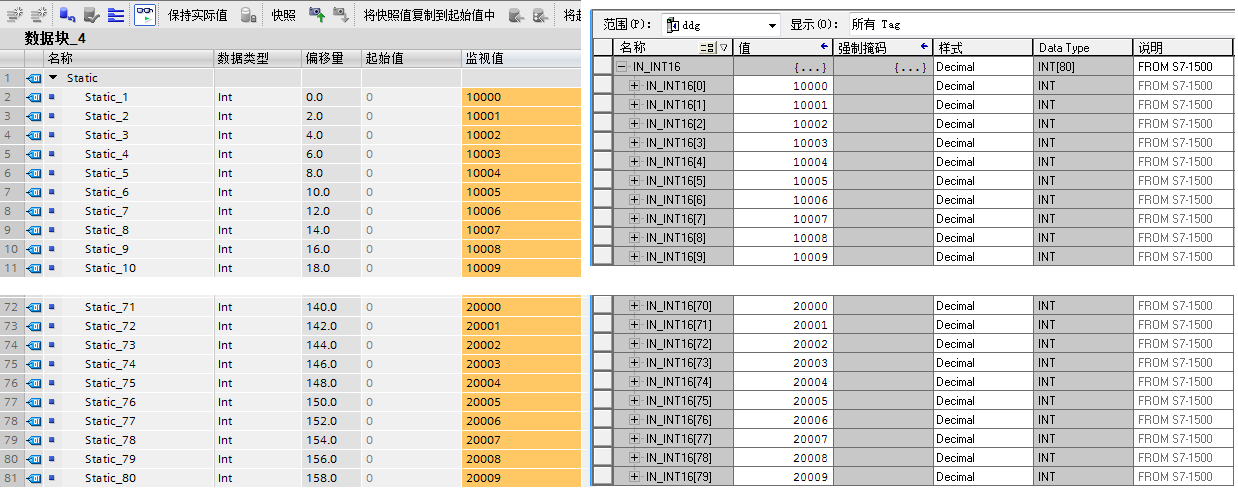

        可以看到上圖中消息欄有顯示'所有條目通訊正常'的信息，表示網關狀態是正常的，可以通過PLC的編程軟件分別強制數據進行監視測試，先在DB101里面的前10個數據和最后10個數據分別設置上數據，然后通過RSLogix 5000監視，如下圖：


        可以看到數值都能對應上，然后同樣的方法測試從AB的PLC到S7的數據，在OUT_INT16數組的前5個和最后5個設置上數據，然后通過博圖軟件監視，如下圖:


        可以看到數據已經實現了雙向正常交互，關于網關軟件和手冊，以及更詳細的案例都在附件中。
項目案例資料.rar (4819 K) 下载次数:317

非常感謝

收藏一下，謝謝分享!

這個不錯，有幾個問題想咨詢一下：
1.最多支持多少個數據？
2.都支持哪些PLC？可以多臺？
3.通訊機制時串行還是并行？

引用

引用第3樓一心工控于2020-09-19 17:12發表的  :
這個不錯，有幾個問題想咨詢一下：
1.最多支持多少個數據？
2.都支持哪些PLC？可以多臺？
3.通訊機制時串行還是并行？

1.最大數據量是8000字節；
2.支持幾乎所有的PLC，具體可查詢附件中的文檔，支持多對多的；
3.不同的設備有不同的線程，是并行通訊機制，實時性高，響應快速；

學習學習！

一臺S7-1500跟4臺三菱Q系列通訊，每臺PLC大概有100個寄存器的通訊量，能行嗎？是4個線程還是輪詢？

引用

引用第6樓吾志所向于2021-09-26 09:03發表的  :
一臺S7-1500跟4臺三菱Q系列通訊，每臺PLC大概有100個寄存器的通訊量，能行嗎？是4個線程還是輪詢？

完全可以的。每臺PLC一個線程，也可以每臺PLC多個線程(1條通訊條目1個線程)，通訊速度和效率跟總線一樣的。
相關案例：
https://blog.csdn.net/AutoCtrl666/article/details/102765731

如此優秀

三菱跟西門子的浮點數的字節順序好像是不一樣的，IGT-DSER網關模塊有調整功能嗎？

非常好，感謝，收藏了

引用

引用第9樓吾志所向于2021-11-22 10:10發表的  :
三菱跟西門子的浮點數的字節順序好像是不一樣的，IGT-DSER網關模塊有調整功能嗎？

不同品牌的PLC的字節順序是有些區別，不同的數據類型字節順序都不一樣的，IGT-DSER網關模塊都可以調整的。
