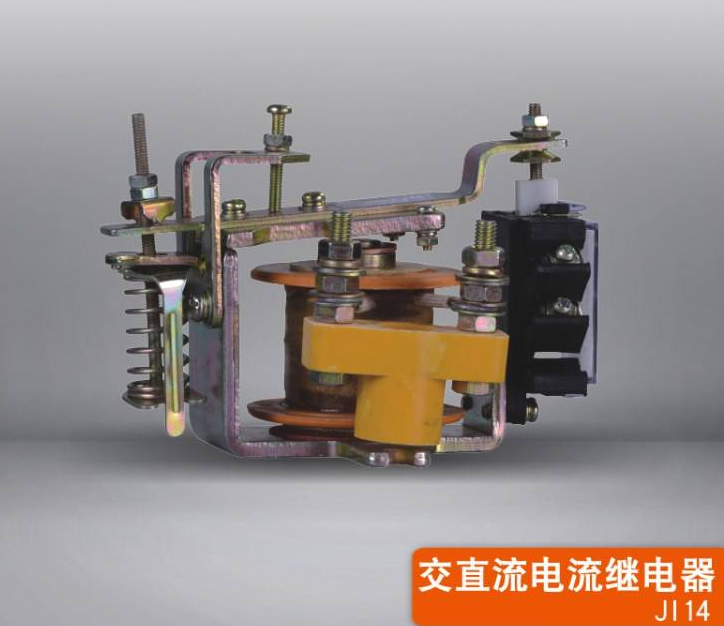

工控人家園 綜合討論 JL14的電流繼電器怎么接線嗎？？

愛家愛china

愛家愛china

級別: 家園常客

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

樓主發表于: 2019-07-23 21:56

只看樓主 | 小中大

有個線圈線挺粗，然后就是一組輔助觸點

朋友多了路好走!!!

weisongyuan

永遠年輕

級別: 網絡英雄

精華主題: 0
發帖數量: 621 個
工控威望: 10264 點
下載積分: 15434 分
在線時間: 529(小時)
注冊時間: 2013-08-13
最后登錄: 2025-12-09
查看weisongyuan的主題 / 回貼

1樓發表于: 2019-07-24 00:17

只看該作者 | 小中大

電流繼電器直接串聯接線圈，使用常開或者常閉觸點控制電路，不知道你的是過流還是欠流繼電器，這種繼電器一般用于直流電動機做勵磁欠流或者電樞過流保護使用

永遠年輕

小軍電子

級別: 論壇先鋒

精華主題: 0
發帖數量: 295 個
工控威望: 1196 點
下載積分: 8462 分
在線時間: 57(小時)
注冊時間: 2019-03-11
最后登錄: 2025-07-15
查看小軍電子的主題 / 回貼

2樓發表于: 2019-07-24 05:49

只看該作者 | 小中大

線圈串進去就行了，觸點做控制或者保護用，可以控制控制電路或故障報警觸發

愛家愛china

愛家愛china

級別: 家園常客

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

3樓發表于: 2019-07-24 07:57

只看該作者 | 小中大

引用
引用第1樓weisongyuan于2019-07-24 00:17發表的 :
電流繼電器直接串聯接線圈，使用常開或者常閉觸點控制電路，不知道你的是過流還是欠流繼電器，這種繼電器一般用于直流電動機做勵磁欠流或者電樞過流保護使用

我線圈串到三相電機其中一相上，電動機啟動一下直接就停了？等會又可以啟動了.輔助觸點我沒接線，只是測試了一下

朋友多了路好走!!!
