設計電路控制3個氣缸怎么設計，因機器原因，不能用plc控制氣缸，只能用傳統繼電器或其他設計電路，忘在這里遇到高人指點指點，氣缸沒有行程限制，而且電路是順控的，plc每次發出一個啟動指令，氣缸只執行一次，不循環工作，氣缸工作原理如下                 plc發出啟動指令-----3號氣缸伸出到底之后-------1號氣缸收回到底之后-------2號氣缸伸出到底之后--------1號氣缸伸出到底之后-----3號氣缸收回到底之后----2號氣缸收回到底之后同時發完畢指令給plc（注：plc只控制啟動，不能用plc直接編程控制氣缸），有誰會的能不能設計一個電路給我呢？我的聯系方式是505030990@qq.co

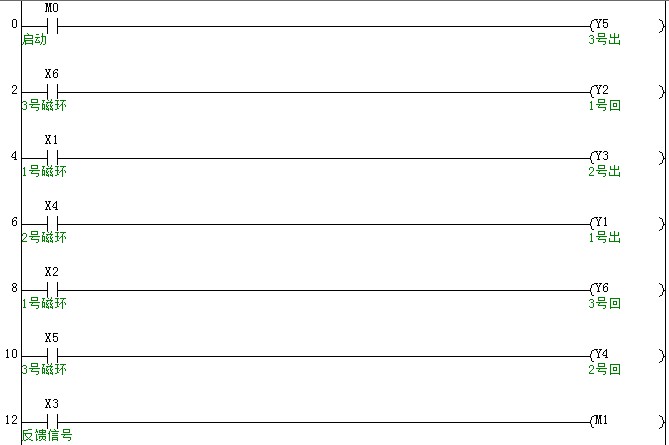

畫出PLC梯形圖，然后把開關線圈換成繼電器

是什么因素不許可使用PLC，PLC是個中心，非常強大，如果不用PLC控制，那么啟動后，又由什么停止，如果用常規繼電器控制，還要加入中間繼電器，時間繼電器控制，

是不是輸入輸出點不夠了 加一組擴展模塊就好了  方便以后再改動 而且以后省去好多的維護  用中間繼電器容易出故障

選用2位五通電磁閥   磁環開關


氣缸上面應該有裝磁性開關吧，不然怎么檢測氣缸的位置，來控制繼電器動作。

plc發出啟動指令-----3號氣缸伸出，到底之后；-------1號氣缸收回，到底之后；-------2號氣缸伸出，到底之后；--------1號氣缸伸出，到底之后；-----3號氣缸收回，到底之后；----2號氣缸收回，到底之后；同時發完畢指令給plc（注：plc只控制啟動，不能用plc直接編程控制氣缸）。
這樣才明白你的題意

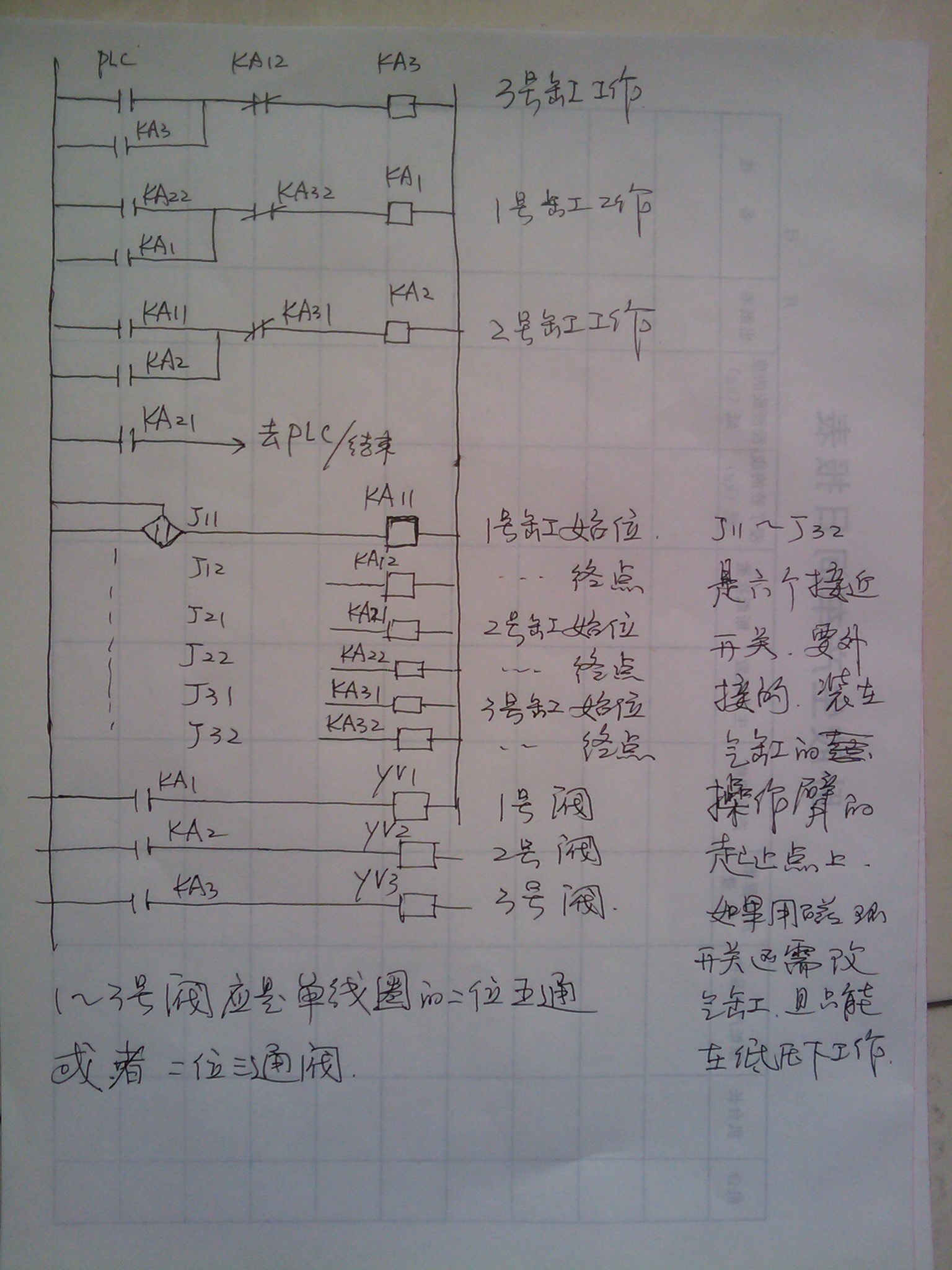

我沒安裝繪圖軟件，手繪了一張，希望對你有幫助：

7樓的圖很準確。

7樓的圖有問題 電磁閥2會在閥3離開始點之后動作

7樓的圖學習了

難道圖沒有問題
