今天突然好興致，瞄到一本電子方面的書籍，翻閱了一下發現電子這方面真的是嚴重不足啊，一個整流濾波電路都還沒有搞清楚？
    請問大家220V經過整流濾波后怎么會升至300V？既然是直流，濾波電容是電解電容，作用是隔直流通交流，那作用是吸收整流后的交流成分嗎？而達到一個電容補償達到升壓300V嗎？那濾波電容應該如何選擇？

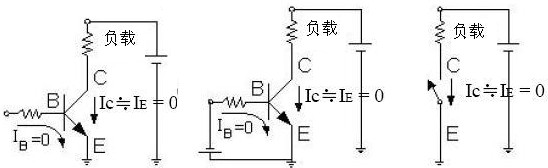

    三極管的導通條件；看了下三極管方面知識，書上給出了幾個模型電路，什么共基極，共射極，共集電極放大電路，又電流放大，也有電壓放大是嗎？我上的3圖分別是什么放大電路？
    9013這只管是電流放大器件還是電壓放大器件？如何將它導通，開關管應該與光電開關的工作原理差不多吧，NPN就是共陽極漏型輸出吧P位+電源-COM端N端分別是輸入和輸出吧。那9013如何使其做開關使用呢？

建議你還是看看書吧，書上都有，多想，三級管的導通條件書上都有~~~~

濾波整流，電壓升高，主要原因是是因為那個漏波電容引起的，沒有那個漏波電容是不會升高的。
2，你三個圖中的第二個圖應該不對，那樣不會工作的，因為基極反偏了
3。9013是電流放大，在基極串一個2K電 阻，并接上24V直流電。集電極直接24V電源（直流），
    發射極接電燈泡一端，燈泡另一端接負極。控制基極與24V電源的通斷，就可以控制燈的亮與暗，就相當于開關了。

引用

引用樓主長豐實業于2012-06-06 18:23發表的 電子菜鳥，求大神指教 :
[attachment=85753] 今天突然好興致，瞄到一本電子方面的書籍，翻閱了一下發現電子這方面真的是嚴重不足啊，一個整流濾波電路都還沒有搞清楚？
    請問大家220V經過整流濾波后怎么會升至300V？既然是直流，濾波電容是電解電容，作用是隔直流通交流，那作用是吸收整流后的交流成分嗎？而達到一個電容補償達到升壓300V嗎？那濾波電容應該如何選擇？
    三極管的導通條件；看了下三極管方面知識，書上給出了幾個模型電路，什么共基極，共射極，共集電極放大電路，又電流放大，也有電壓放大是嗎？我上的3圖分別是什么放大電路？
    9013這只管是電流放大器件還是電壓放大器件？如何將它導通，開關管應該與光電開關的工作原理差不多吧，NPN就是共陽極漏型輸出吧P位+電源-COM端N端分別是輸入和輸出吧。那9013如何使其做開關使用呢？

我們測量的交流電220V是有效值，峰值是 220 × √2 =  220 × 1.414 =  311V
由于電容的充放電原理，因此，整流后的直流電壓是311V左右。
濾波電容一般選擇為400V，容量要根據你負載大小，負載越大，容量就要越大，如選得小了，電容充放電來不及，那么輸出直流電壓就會有波動，不穩定，這也就是發燒友在制作功放時，電容要10000UF以上的原因，瞬態響應好。

圖片上所示，只是想說明基極沒有電流，那么集電極也沒電流流過。
中間這一張，基極上的電源極性接反了，所以沒有電流，也是正確的，如果他把極性接對了，那么基極就會有電流流過，如果有電流流過，那么，集電極也會有電流流過而不是0了。
我認為是故意接錯的。

至于你說的 9013  這只管子是電流放大還是電壓放大，百度上查一下就知道了。
要學電子，一步一來，別急著把這么多問題一起問，每天解決一個問題，一個星期或一個月就全部解決了。

   請問大家220V經過整流濾波后怎么會升至300V？既然是直流，濾波電容是電解電容，作用是隔直流通交流，那作用是吸收整流后的交流成分嗎？而達到一個電容補償達到升壓300V嗎？那濾波電容應該如何選擇？
整流后的電壓值乘1.2就是濾波后的有效電壓。濾波的作用只是在正弦波最大值過后，有效值趨于下降時，電能量對負載的補充，使電源波形平滑。也可以這樣理解為濾波只是“填平”正弦波的“谷”。容量選擇一般視負載的大小、要求高低而定，一般選擇100UF以上，電壓選擇為400V或者450V。
沒有看過你的資料，不能妄加評判。圖2應該畫的是PNP結晶體管（根據電流表示判斷）
晶體管一般分三個工作區間：截止、放大、飽和。
看晶體管的工作線性圖就明白。

我們測量的交流電220V是有效值，峰值是 220 × √2 =  220 × 1.414 =  311V
由于電容的充放電原理，因此，整流后的直流電壓是311V左右

貌似模擬電子技術這本書能找到樓主想要的答案

交流電的220是平均值,315是峰值
