工控人家園 西門子工控論壇 這個電學符號代表的什么意思？

«
1
2
»
Pages: 1/2 Go

yylyhr

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yylyhr的主題 / 回貼

樓主發表于: 2011-05-04 08:53

只看樓主 | 小中大

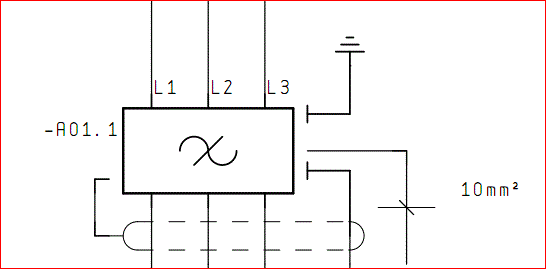

下面的這個圖片里德符號式什么意思？
這是我在一個西門子的資料中看到的

[ 此帖被yylyhr在2011-05-05 15:33重新編輯 ]

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-16
查看hxl202319的主題 / 回貼

1樓發表于: 2011-05-04 09:36

只看該作者 | 小中大

不太清楚，應該是變壓器，調壓器，或者變頻器之類的東西，或者看全圖可以猜出來。

樓主留言：

這個上面接的是一個空氣開關
下面接的是一個變頻器6SE6 420

簽名無效了，麻雀不見了！

tangrenbo89

拼搏吧工控人

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 419 個
工控威望: 2908 點
下載積分: 654 分
在線時間: 231(小時)
注冊時間: 2009-09-04
最后登錄: 2025-08-07
查看tangrenbo89的主題 / 回貼

2樓發表于: 2011-05-04 22:16

只看該作者 | 小中大

應該是逆變器

樓主留言：

這個上面接的是一個空氣開關
下面接的是一個變頻器6SE6 420

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

3樓發表于: 2011-05-05 08:03

只看該作者 | 小中大

是不是抗干擾高頻濾波器？

樓主留言：

這個上面接的是一個空氣開關
下面接的是一個變頻器6SE6 420

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-29
查看wwcwwc的主題 / 回貼

4樓發表于: 2011-05-05 08:28

只看該作者 | 小中大

三相電源濾波器。

樓主留言：

這個上面接的是一個空氣開關
下面接的是一個變頻器6SE6 420

yylyhr

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yylyhr的主題 / 回貼

5樓發表于: 2011-05-05 11:09

只看該作者 | 小中大

這個上面接的是一個空氣開關
下面接的是一個變頻器6SE6 420
這個器件的編號是6SE63000-OBE23-6AA0

[ 此帖被yylyhr在2011-05-05 11:30重新編輯 ]

dream8888

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dream8888的主題 / 回貼

6樓發表于: 2011-05-05 11:50

只看該作者 | 小中大

應該是濾波器！

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

7樓發表于: 2011-05-05 11:57

只看該作者 | 小中大

這就對了撒，是濾波器

yylyhr

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yylyhr的主題 / 回貼

8樓發表于: 2011-05-05 12:19

只看該作者 | 小中大

做為濾波器我想應該只是那個虛線的部分吧？
就下圖的這個

wmzhang2008

赤腳

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 256 點
下載積分: 8503 分
在線時間: 145(小時)
注冊時間: 2011-03-05
最后登錄: 2024-01-17
查看wmzhang2008的主題 / 回貼

9樓發表于: 2011-05-05 13:18

只看該作者 | 小中大

是濾波器，虛線部分是四芯外套金屬屏蔽線

yylyhr

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yylyhr的主題 / 回貼

10樓發表于: 2011-05-05 15:34

只看該作者 | 小中大

多謝各位的幫忙了啊

yylyhr

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yylyhr的主題 / 回貼

11樓發表于: 2011-05-06 11:13

只看該作者 | 小中大

補充一點
這個是實物

«
