用臺達A2伺服做凸輪同步  可以實現

用數控也可以用G代碼編就可以了兩軸的也不是很很2W以內可以搞定

你的設備少了兩條軸.加工這樣的產品起碼條件是要三軸.然后再配系統.我做過這樣的設備.

27樓言之有理，應該還差2軸，你只有前進和后退，沒有左右和上下進給。

就兩軸：一軸夾住產品旋轉，一軸推動產品前后運行，已有產品切出來。就是不知下面那軸頻率、距離、方向是怎么計算的。

這個需要硬件來實現（凸輪 齒輪），這樣才能保證高度同步，這和用車刀加工方形的機器原理一樣，工件是高速運轉的，但移動平臺需要配合工件的轉角來回運動，實際上最終的運動效果是移動平臺是抖著的加工的

呵呵，你們想過精度和速度沒有？你們慢慢大笑吧

30樓理解的很對

開始也認為二軸干不成，必須三軸，經分析發現二軸可以完成。下面簡單分析下工件轉角和滑臺的位移關系。

先分析加工正方形。

設：正方形ABCD的邊長為L，沙輪的半徑為R，則沙輪中心到工件中心的基準 OE＝R+L/2

加工是工件轉動，根據工件的轉角滑臺作對應的移動。要求解的就是工件轉角和滑臺的位移關系。

根據運動的相對性，為方便分析，轉化成工件不動，沙輪繞工件轉動同時沿半徑方向移動。因為對稱，只要分析四分之一周期。

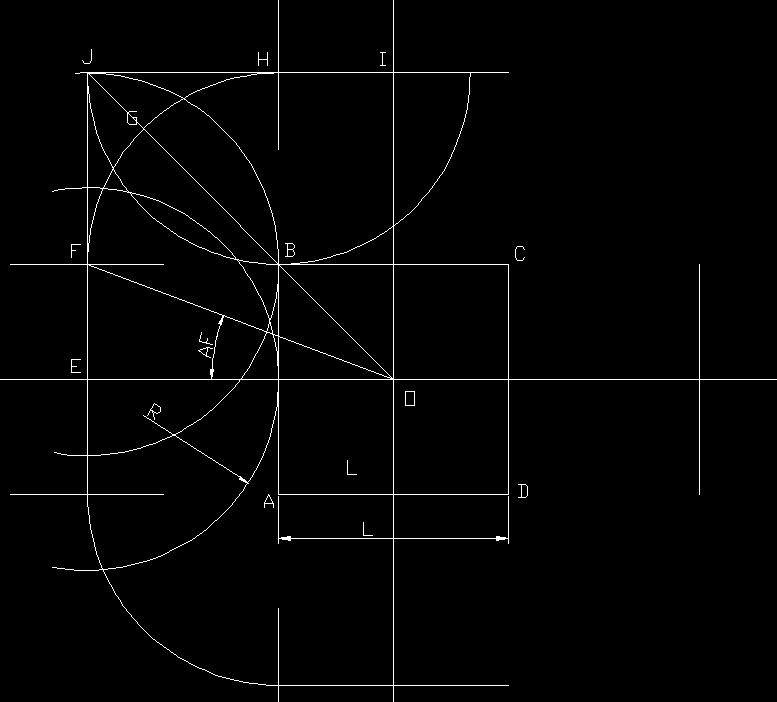

如圖，沙輪中心按 E-F-G-H-I.... 運動，即能切削出正方形。而在(F-G-H)圓弧段對應加工點是B點尖角，基本不切削，可以讓沙輪離工件遠些，改成走E-F-j-H-I兩段直線，計算更方便。

實際只要計算一條邊，轉角從－90度 到 ＋90度 （計算要改用弧度計算）

如 轉角為 AF，基準距離為 OE＝R+L/2，相對于基準距離的滑臺位移 S
-PI/4 <= AF <= PI/4     PI=3.141592  （弧度）

工件轉角對應的工件與沙輪的中心距 OF
OF=OE/COS(AF)=(R+L/2)/COS(AF)

相對于基準距離的滑臺位移 S
S=OF-OE=(R+L/2)/COS(AF)-(R+L/2)=(R+L/2)/(1/COS(AF)-1)
這就是需要的關系公式，我只能提供這些了，其他要你自己解決。

橢圓就更復雜，搞這項目要有數學基礎

當然加工時工件轉速不能快，這是由磨削加工決定的，所以滑臺速度也不會快。

solidworks高手，都裝配好了，做個動畫模擬一下，大家更容易看明白，能共享一下SW源文件嗎

樓主表述有誤，切割跟打磨混攪.誤導會員.從表述來看.此圖并非樓主設計.得罪之處請諒解.

樓上的朋友說的對，這圖是我們公司的機械工程師畫的。
