想用51單片機做一個類似于PLC的電路板，用在一些邏輯控制的設備上。準備做8個輸入端，12個輸出端，通過單片機控制繼電器。輸入與輸出中間都用光藕隔離開來。然后外加一個12864液晶做顯示。現在有一個問題，光藕主要起保護隔離作用，如果兩端電源共地，就失去了意義。想知道三菱PLC也是要么交流，要么直流一種電源規格輸入，如何做到在光藕兩端的電源不共地？

我自己的想法，輸入部分


輸出部分



想知道如何在板子上接入一個電源的情況下，分離成兩個獨立不共地的電源，供光藕的輸入輸出端使用。

我也困惑了，我查了好多的書籍，都提到光藕兩端的回路電源不能共地，如果共地也就失去了用光藕的意義了。那不是要板子上加入兩組單獨的電源，這樣兩端地才不會共。可是三菱或者是其它公司的PLC明明只是用了一組輸入電源，但是每個PLC內部都是用光藕做的隔離保護。他們的電源都共地的話，最直接的原因比如一些突發情況，會通過地引到光藕的輸出端，對控制系統造成傷害。光藕兩端電源一定不能共地的說法，不是我提出來的，我現在也困惑啊，有高手解答一下。謝謝！

上面的電路是我自己畫的，其實24GND與VCC的GND是通過24VDC電源加了DC DC 芯片 LM2576 變換來的，也就是說，24GND與VCC的GND其實用萬用表測量是相通的，我上面這個電路可行嗎？算不算是共地呢？

我其實想知道的是這樣的：我查的書籍顯示，光藕兩端的電源要不共地，也就是說，比如 輸入是24VDC   輸出用的電源是5VDC，他們兩個電源之間的地是不相通的。這樣才是光耦工作的典型的情況，也就是說，就算是輸入電源短路，或者其它情況，都不會影響輸出回路。

但是PLC只有一組輸入電源，他是如何在內部分成兩個獨立的電源，分別供給光藕的輸入輸出端。   一般光耦都要求輸入輸出電源不共地，理論上應該是兩個獨立的電源，各個地不相同或者說用萬用表檢測一個板子上不同規格的電源的地時，是不相通的。我個人的理解。

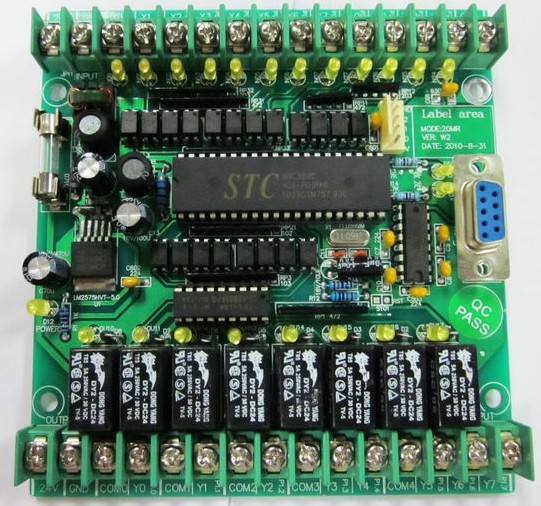

上面的圖，是我在淘寶看到的一家仿三菱PLC的賣家的產品，我不是做廣告的。
他的板子輸入就是用開關電源24VDC供電，他聲稱輸入輸出全光藕隔離，可是板子上下全看了，
只有一個 DC DC芯片，沒有見到類似于變壓再抽頭或者它器件，能使24VDC變成兩組獨立的電源（24VDC 和 5VDC）。
從板子上的東西來看，他的STC芯片用的5VDC是通過 LM2576 DC DC芯片從24VDC轉變到5VDC，LM2576芯片的PDF
我查過了，這樣變出來的電源，24VDC與5VDC明顯是共地的。

希望高手幫助解惑，他的板子是如何做到一組24VDC電源輸入，就能讓板子上的輸入輸出光藕的輸入輸出完全隔離的。

再次聲明：我不是做廣告的。這個賣家于我沒有任何關系。

上圖為LM2575 PDF手冊提供的典型電路，這樣的 DC DC變換  GND是共用的，這樣變出來的電源即輸出電源5VDC和輸入電源24VDC明顯是共用了一個地，這樣的兩組電源用來給板子的輸入輸出端中的光藕供電時，光藕的輸入輸出兩端一邊用24VDC，一邊用5VDC，這樣的供電方式，光藕的兩端電源明顯是共地，困惑中。

千萬不能沉啊，頂起來。

靜待佳音！

靜待佳音

我沒有板子，我只是在網上找了這產品，只有圖片，我是從部局上看出來的，他的板子上好像也沒有多少東西。

下面這個電路是三菱的PLC的開關電源處理



他是一路交流輸入，有高手能給解答分析一下，TB1難道是DC  DC 的變壓器？希望高手解答一下，三菱PLC的內部輸入輸出也都是用光藕隔離的。

大哥，我也是搞電控。

引用

引用第16樓meipingboy于2012-05-24 16:29發表的  :


TB1 左側是開關電源高壓部份，我不說了
TB1 右側只有一組線圈，上面D4 是由二個二極管組成的模塊，經它整流后，由C10和C16濾波（C16主要是濾除高頻干擾），因此CN1的 ：
5、6就有電壓 6腳為負
.......

我是搞工控的，對電子也有些興趣，學好一點，不精。我開頭的帖子說了，想做一個邏輯處理的板子，只做開關量控制，加個液晶，用在一些功能不復雜的設備上，
考慮隔離的時候，看到好多人做同樣的東西，用了光藕隔離，但是板子都是一路電源供電，所以想知道一下他們?nèi)绾伟岩宦贩殖蓛陕藩毩㈦娫吹摹，F(xiàn)在理解三菱的做法，
可能是直流經過G6551芯片控制，通過TB1變到次級線圈，次級線圈再半波整流。

我在想，于其這樣，不如直接讓板子上加兩組電源進去。

引用

引用第20樓longkeming于2012-05-24 18:48發表的  :
你待什么佳音啊，上面說了，可以共地也可以不供地，看你怎么使用，把簡單的問題復雜化

我是想自己做個板子，可以共地也可以不共地，共地了，我個人覺得就干脆不用光藕得了，共地了，用了根沒用也差不了多少，主要就是想不共地，然后
做到輸入輸出隔離，F(xiàn)X1S的PLC我也拆過，貌似沒有多抽頭的變壓器，你想啊，F(xiàn)X1S才多大的體積。

三菱可能是交變直，然后經過PWM再變直的，大家沒有看我前面發的一公司 的產品嗎，仿三菱的FX系列的板子，聽說銷量相當不錯，他就一路24VDC供電，
芯片用的STC，應該是5VDC，那聲稱是完全隔離的，他只是用了一個 DC DC的開關電源芯片LM2575，不知道他是如何實現的。

其實不用也可以，要用就要兩端不共地，是吧，共了，還不如不用。

學藝不精啊，哎
