想用51單片機做一個類似于PLC的電路板，用在一些邏輯控制的設備上。準備做8個輸入端，12個輸出端，通過單片機控制繼電器。輸入與輸出中間都用光藕隔離開來。然后外加一個12864液晶做顯示。現在有一個問題，光藕主要起保護隔離作用，如果兩端電源共地，就失去了意義。想知道三菱PLC也是要么交流，要么直流一種電源規格輸入，如何做到在光藕兩端的電源不共地？

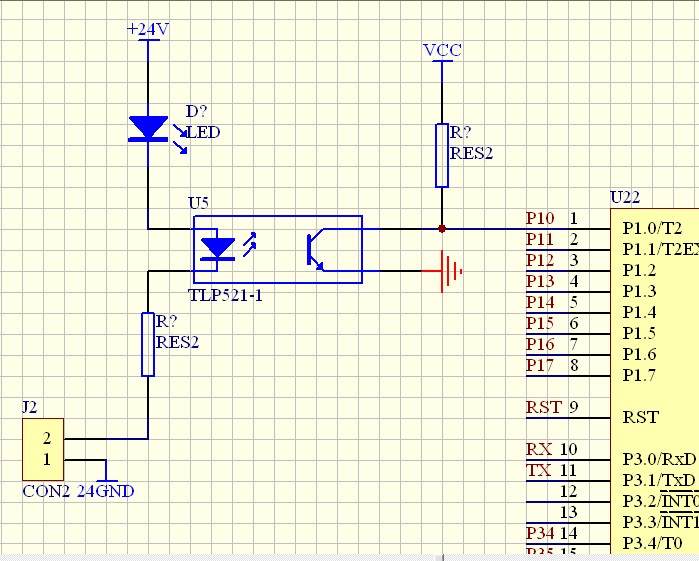

我自己的想法，輸入部分

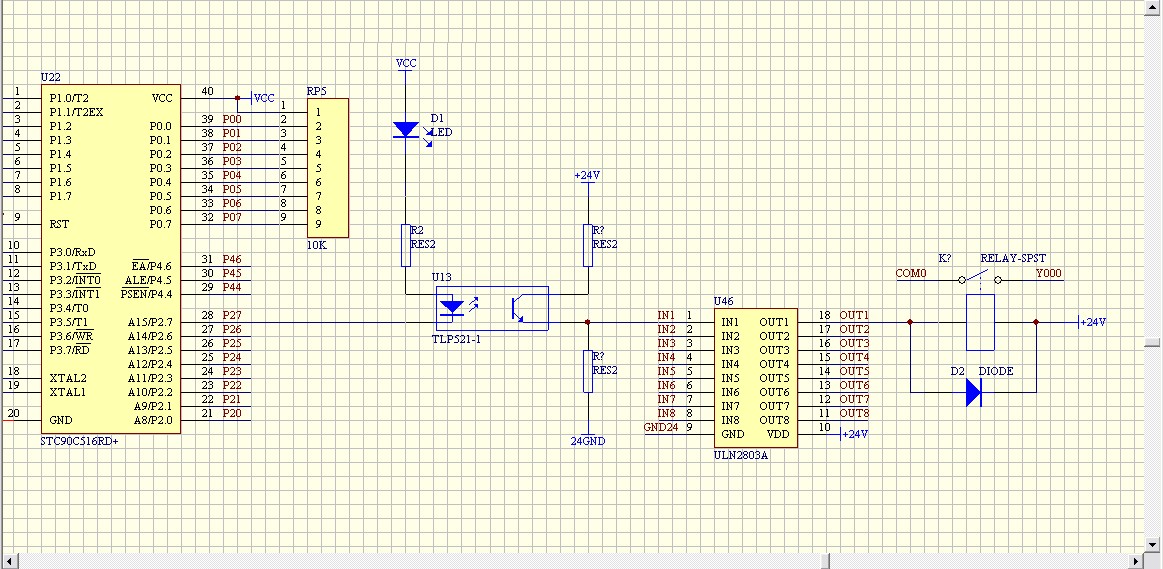

輸出部分



想知道如何在板子上接入一個電源的情況下，分離成兩個獨立不共地的電源，供光藕的輸入輸出端使用。

上圖是FX2N的配電圖。
從上圖可看出，外部輸入輸出信號用電源是24V+和24V-,內部是5V-0-24V，這兩路是獨立的，由一個電源得到，電源一個初級，兩個次級。這個完全可行，只是在電路設計上把這兩路電源的正極和負極都分開就行。
至于那個仿PLC的單片機板，我想你已經作了解釋了。
應該這樣說：它具備信號隔離的條件，但是要實現光電隔離，也是需要條件的：那就是外接電源。
