lucas
級別: 家園常客
精華主題: 0
發帖數量: 290 個
工控威望: 570 點
下載積分: 3069 分
在線時間: 113(小時)
注冊時間: 2010-02-02
最后登錄: 2022-05-20
查看lucas的 主題 / 回貼
樓主  發表于: 2011-06-02 19:51
雙擊圖片可放大查看

這是控制空氣壓縮機（活塞式）的一個電路示意圖，看不明白，請高手解釋下原理！謝謝
電路圖

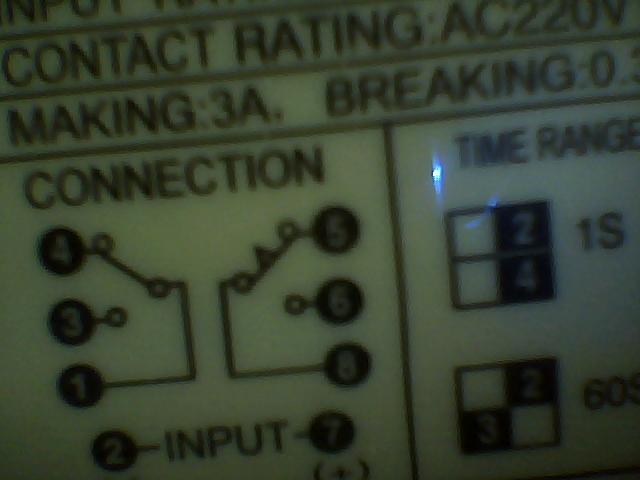

圖中的時間繼電器，1同3，8同6是常開觸點。1同4，8同5是常閉觸點。3同5是相連的。

可以從電路示意國看到兩組線圈，像變壓器一樣的，實物圖見下圖
線圈實物圖
[ 此帖被lucas在2011-06-02 20:07重新編輯 ]
博世變頻
級別: 略有小成
精華主題: 0
發帖數量: 82 個
工控威望: 211 點
下載積分: 981 分
在線時間: 61(小時)
注冊時間: 2011-03-07
最后登錄: 2019-11-23
查看博世變頻的 主題 / 回貼
1樓  發表于: 2011-06-03 22:28
起動按鈕，電流經8—5—3—1—2（8.5延時斷開,1.3瞬動閉合)還是形成自鎖
博世變頻
級別: 略有小成
精華主題: 0
發帖數量: 82 個
工控威望: 211 點
下載積分: 981 分
在線時間: 61(小時)
注冊時間: 2011-03-07
最后登錄: 2019-11-23
查看博世變頻的 主題 / 回貼
2樓  發表于: 2011-06-03 22:46
2.7電源,1.3瞬動閉合,5.8延時斷開,還是LZ沒買好時間繼電器,買帶瞬動觸點的時間繼電器啊
博世變頻
級別: 略有小成
精華主題: 0
發帖數量: 82 個
工控威望: 211 點
下載積分: 981 分
在線時間: 61(小時)
注冊時間: 2011-03-07
最后登錄: 2019-11-23
查看博世變頻的 主題 / 回貼
3樓  發表于: 2011-06-04 11:05
圖片：
我就不推薦臺灣CKC牌子了，國產JSZ3 C-B（ST3P C-B）
本帖最近評分記錄：
  • 下載積分:+3(lucas)
