工控人家園 綜合討論 電路高手請進，幫看看這個電路原理！

lucas

級別: 家園常客

精華主題: 0
發帖數量: 290 個
工控威望: 570 點
下載積分: 2881 分
在線時間: 113(小時)
注冊時間: 2010-02-02
最后登錄: 2022-05-20
查看lucas的主題 / 回貼

樓主發表于: 2011-06-02 19:51

全看 | 小中大

雙擊圖片可放大查看

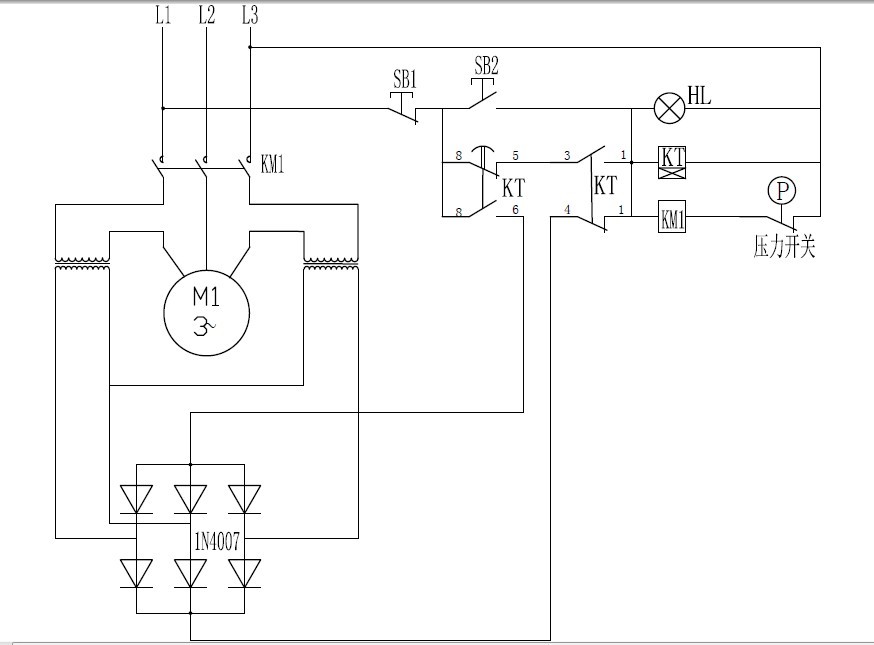

這是控制空氣壓縮機（活塞式）的一個電路示意圖，看不明白，請高手解釋下原理！謝謝
電路圖

圖中的時間繼電器，1同3，8同6是常開觸點。1同4，8同5是常閉觸點。3同5是相連的。

可以從電路示意國看到兩組線圈，像變壓器一樣的，實物圖見下圖
線圈實物圖

[ 此帖被lucas在2011-06-02 20:07重新編輯 ]

工控組態

工控組態

級別: 論壇先鋒

精華主題: 0
發帖數量: 243 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 329(小時)
注冊時間: 2009-09-03
最后登錄: 2025-11-15
查看工控組態的主題 / 回貼

1樓發表于: 2011-06-05 09:07

全看 | 小中大

根據樓主提供的圖片，這就是一個利用用時間繼電器啟動自鎖延時停機的控制電路，至于那兩個變壓器整流電路，從圖上看一點用處都沒有！

工控組態

工控組態

級別: 論壇先鋒

精華主題: 0
發帖數量: 243 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 329(小時)
注冊時間: 2009-09-03
最后登錄: 2025-11-15
查看工控組態的主題 / 回貼

2樓發表于: 2011-06-06 17:25

全看 | 小中大

圖片：

根本就不用猜，將樓主的圖畫成正常電路圖就明白了。

[ 此帖被阿權1在2011-06-06 22:48重新編輯 ]

工控組態

工控組態

級別: 論壇先鋒

精華主題: 0
發帖數量: 243 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 329(小時)
注冊時間: 2009-09-03
最后登錄: 2025-11-15
查看工控組態的主題 / 回貼

3樓發表于: 2011-06-06 23:03

全看 | 小中大

引用
引用第57樓xf_lyj于2011-06-06 19:15發表的 :
阿權1的圖畫得真高。特別是那個三項全控橋。

做太快了，別大驚小怪！

工控組態

工控組態

級別: 論壇先鋒

精華主題: 0
發帖數量: 243 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 329(小時)
注冊時間: 2009-09-03
最后登錄: 2025-11-15
查看工控組態的主題 / 回貼

4樓發表于: 2011-06-07 13:05

全看 | 小中大

圖片：

這樣能看懂嗎？你就當品紅色的部分沒有，兩條黃線將斷開處連起來！
解釋：1 ，4觸點時間繼電器工作就斷開了，8, 6觸點延時接通也只是瞬間接通一下。這樣的電路是沒有意義的！
除非樓主畫錯了！
