工控人家園 綜合討論 臺達的PLC的串口線怎么做呀？

laton

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看laton的主題 / 回貼

樓主發表于: 2010-12-13 23:25

只看樓主 | 小中大

我是新手。
手上有個臺達的PLC，但是沒有數據線，無法調試啊，想自己做一根，但不知管腳的定義是怎樣的？
圓頭該用哪幾根管腳與電腦哪幾根針腳聯呢？

謝謝。

一笑而過

級別: 略有小成

精華主題: 0
發帖數量: 252 個
工控威望: 488 點
下載積分: 9494 分
在線時間: 212(小時)
注冊時間: 2010-01-30
最后登錄: 2013-02-03
查看一笑而過的主題 / 回貼

1樓發表于: 2010-12-14 07:01

只看該作者 | 小中大

線纜圖紙板塊里有，找找吧。

brian

起昇電控工作室

級別: 工控俠客

精華主題: 0
發帖數量: 677 個
工控威望: 4456 點
下載積分: 4347 分
在線時間: 3058(小時)
注冊時間: 2008-01-25
最后登錄: 2025-12-12
查看brian的主題 / 回貼

2樓發表于: 2010-12-14 07:53

只看該作者 | 小中大

連接plc側的接頭不好焊接,建議你要自己做去買現成的din 8pin現成接頭附現在來自己焊另一端跟電腦連接的9pin接頭還來的好做些.

引用
引用樓主laton于2010-12-13 23:25發表的臺達的PLC的串口線怎么做呀？ :
我是新手。
手上有個臺達的PLC，但是沒有數據線，無法調試啊，想自己做一根，但不知管腳的定義是怎樣的？
圓頭該用哪幾根管腳與電腦哪幾根針腳聯呢？

謝謝。

微信:brianlee1976
~~業餘打工仔~~

brian

起昇電控工作室

級別: 工控俠客

精華主題: 0
發帖數量: 677 個
工控威望: 4456 點
下載積分: 4347 分
在線時間: 3058(小時)
注冊時間: 2008-01-25
最后登錄: 2025-12-12
查看brian的主題 / 回貼

3樓發表于: 2010-12-14 08:14

只看該作者 | 小中大

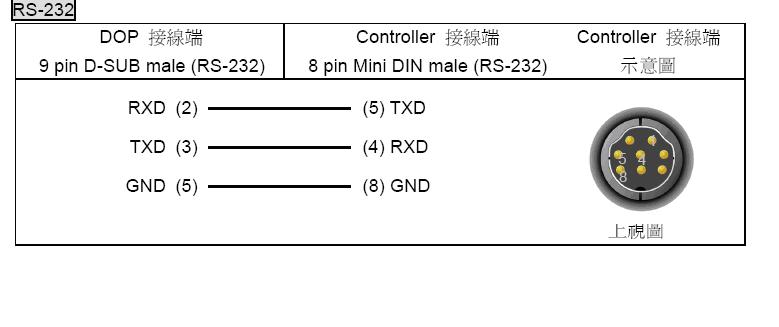

圖片：

補上接線圖

微信:brianlee1976
~~業餘打工仔~~
