24樓發表于: 2009-10-12 14:22

只看該作者 | 小中大

引用
引用第13樓草原牧人于2009-10-09 09:24發表的 :
樓主轉載的控制電路經分析邏輯控制沒問題，有幾位樓上的朋友建議增加KM1與KM2互鎖，我的意見是在這個電路結構中沒有必要，因為KM1與KM2是相對獨立的，不同于我們平時所接觸的電機的正反轉控制。

相同意見

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

25樓發表于: 2009-10-12 14:36

只看該作者 | 小中大

引用
引用第24樓wdbrg于2009-10-12 14:22發表的 :

相同意見

不錯，圖中因KA1和KA2已構成互鎖狀態，再加KM1和KM2常閉點互鎖，純屬多此一舉！

[ 此帖被qinshengyue在2009-10-12 14:45重新編輯 ]

阿少杰

石頭

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 224 個
工控威望: 557 點
下載積分: 662 分
在線時間: 106(小時)
注冊時間: 2006-10-05
最后登錄: 2018-06-14
查看阿少杰的主題 / 回貼

26樓發表于: 2009-10-12 20:30

只看該作者 | 小中大

SL1 的間歇ON OFF 可能會導致電路不穩定，我肯定

yanzhi2008

yanzhi2008

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 332 個
工控威望: 397 點
下載積分: 10010 分
在線時間: 315(小時)
注冊時間: 2008-01-30
最后登錄: 2026-02-05
查看yanzhi2008的主題 / 回貼

27樓發表于: 2009-10-12 21:19

只看該作者 | 小中大

不可以，2號泵無法運行，第一次1號泵正常運行，KA3自鎖，當水位2 次升高時，KA2瞬時通電，KA2常閉先斷開，致使KA3斷電，KA3常開將復位，使KA2未完全閉合。KA2將不能自鎖。泵將再次啟動1號工作。

ljl5130

中國工控！雄起！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 416 個
工控威望: 487 點
下載積分: 2454 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2026-01-10
查看ljl5130的主題 / 回貼

28樓發表于: 2009-10-12 21:33

只看該作者 | 小中大

個人認為有時能正常，有時不正常，隨機的。主要是觸點競爭問題。

草原牧人

學必真，行必果……

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 272 個
工控威望: 412 點
下載積分: 2172 分
在線時間: 956(小時)
注冊時間: 2007-10-02
最后登錄: 2024-10-24
查看草原牧人的主題 / 回貼

29樓發表于: 2009-10-13 15:01

只看該作者 | 小中大

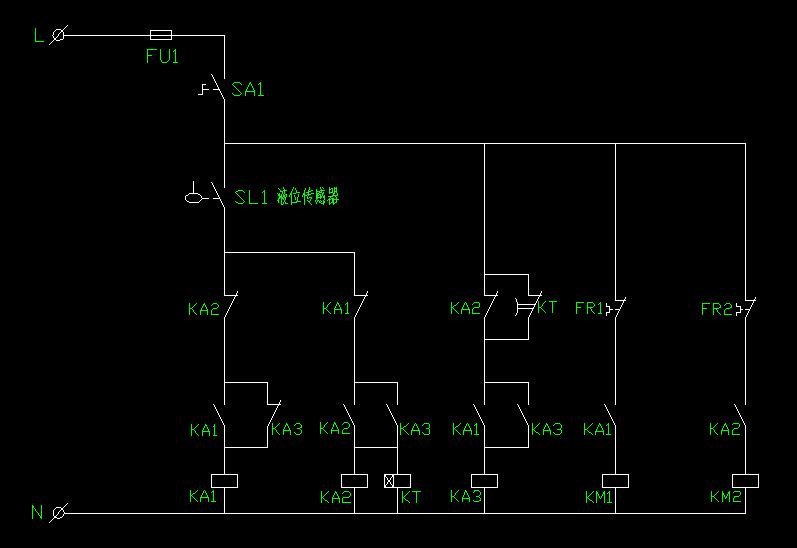

根據LZ的原電路圖增加一個時間繼電器KT，使KA2穩定過渡，是否可行請大家指教！

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

30樓發表于: 2009-10-13 15:33

只看該作者 | 小中大

早上又看了看，覺得樓上的這種做法，讓KA2若發生常閉點斷開先于常開點閉合的時候，用KT的延時觸點保證了此時的KA3不失電，從而保證了KA2線圈電路中KA3的常開點不至于瞬間失電而使KA2不能自鎖。可行！昨晚匆忙分析有誤,抱歉！

[ 此帖被qinshengyue在2009-10-14 08:43重新編輯 ]

ljl5130

中國工控！雄起！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 416 個
工控威望: 487 點
下載積分: 2454 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2026-01-10
查看ljl5130的主題 / 回貼

31樓發表于: 2009-10-13 15:53

只看該作者 | 小中大

引用
引用第30樓草原牧人于2009-10-13 15:01發表的 :
根據LZ的原電路圖增加一個時間繼電器KT，使KA2穩定過渡，是否可行請大家指教！

[attachment=29976]

支持！

jacky007

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 174 點
下載積分: 778 分
在線時間: 22(小時)
注冊時間: 2009-08-31
最后登錄: 2016-04-07
查看jacky007的主題 / 回貼

32樓發表于: 2009-10-13 17:04

只看該作者 | 小中大

可以實現，但不穩定。

草原牧人

學必真，行必果……

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 272 個
工控威望: 412 點
下載積分: 2172 分
在線時間: 956(小時)
注冊時間: 2007-10-02
最后登錄: 2024-10-24
查看草原牧人的主題 / 回貼

33樓發表于: 2009-10-13 19:24

只看該作者 | 小中大

31樓的師傅你好！不才所增加的時間繼電器用的是得電延時斷開，只要時間繼電器設定的延時時間大于KA2常閉觸點與常開觸點的轉換時間，那么KA2吸合后KA3還有一個延時釋放的時間差，因此能讓KA2平穩過渡。在此請師傅你能否闡述一下你認為于事無補的論證嗎？先謝謝了！

a2103

珍愛生命，遠離領導

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 462 點
下載積分: 1356 分
在線時間: 74(小時)
注冊時間: 2009-01-04
最后登錄: 2015-04-14
查看a2103的主題 / 回貼

34樓發表于: 2009-10-13 19:46

只看該作者 | 小中大

有點問題，系統很可能不穩定

rawfish

沒有個性就是我的個性！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 229 點
下載積分: 6411 分
在線時間: 75(小時)
注冊時間: 2008-12-17
最后登錄: 2025-07-18
查看rawfish的主題 / 回貼

35樓發表于: 2009-10-13 20:19

只看該作者 | 小中大

理論通,但有待實物驗證!
