樓主  發表于: 2009-07-31 17:57
  源型，漏型怎么理解？ PLC的輸入類型有源型，漏型，手冊上找又不到對源型，漏型的說明，望大俠們指點解釋一下。在此謝了。
arpawpelf
級別: 略有小成
精華主題: 0
發帖數量: 291 個
工控威望: 421 點
下載積分: 2501 分
在線時間: 131(小時)
注冊時間: 2009-04-16
最后登錄: 2023-03-08
查看arpawpelf的 主題 / 回貼
1樓  發表于: 2009-07-31 18:48
可能是指晶體管。其他不理解，也沒有碰到，是什么牌子的。
本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    zxc6688
    工業自動化是我們的目標
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 377 個
    工控威望: 338 點
    下載積分: 4182 分
    在線時間: 174(小時)
    注冊時間: 2007-09-11
    最后登錄: 2024-01-05
    查看zxc6688的 主題 / 回貼
    2樓  發表于: 2009-07-31 19:17
    個人見解

    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 優秀文章,加分獎勵
    • http://zxc6688.ys168.com/
    laoniu73
    海納百川，有容乃大
    級別: 略有小成
    精華主題: 0
    發帖數量: 139 個
    工控威望: 239 點
    下載積分: 771 分
    在線時間: 11(小時)
    注冊時間: 2008-06-07
    最后登錄: 2025-02-10
    查看laoniu73的 主題 / 回貼
    3樓  發表于: 2009-07-31 21:24
    ZXC6688給樓主舉了一個很好的例子，我再補充一點，如果你用的傳感器是NPN的，那就得選擇漏型；如果你的傳感器是PNP的，那就得選擇源型的。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    360820
    我還真沒有個性簽名
    級別: 略有小成
    精華主題: 0
    發帖數量: 292 個
    工控威望: 496 點
    下載積分: 1738 分
    在線時間: 1025(小時)
    注冊時間: 2009-03-11
    最后登錄: 2026-01-21
    查看360820的 主題 / 回貼
    4樓  發表于: 2009-07-31 21:32
    三菱FX都是漏型   用NPN傳感器COM接--
    OMRON  CP系兩種都可以接  漏型COM接+    源型COM 接--

    最主要就是能構成回路
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    yfdxb
    級別: 略有小成
    精華主題: 0
    發帖數量: 312 個
    工控威望: 421 點
    下載積分: 1639 分
    在線時間: 67(小時)
    注冊時間: 2007-06-06
    最后登錄: 2026-03-13
    查看yfdxb的 主題 / 回貼
    5樓  發表于: 2009-08-01 09:22
    學習了，謝謝！
    致力各種非標設備之機械、電氣一體開發。
    13609073404
    天各一方
    級別: 家園常客
    精華主題: 2 篇
    發帖數量: 159 個
    工控威望: 564 點
    下載積分: 508 分
    在線時間: 60(小時)
    注冊時間: 2009-03-16
    最后登錄: 2018-04-20
    查看13609073404的 主題 / 回貼
    6樓  發表于: 2009-08-01 10:47
    今年6月份,我用FX1N-24MR PLC改造過一臺德國的設備.
    其中信號輸入是PNP ,經過我的測試,三菱的PLC輸入NPN 及PNP都沒有問題的.
    付圖...
    300編號是外部電源+24V    400編號是外部電源0V
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    13609073404
    天各一方
    級別: 家園常客
    精華主題: 2 篇
    發帖數量: 159 個
    工控威望: 564 點
    下載積分: 508 分
    在線時間: 60(小時)
    注冊時間: 2009-03-16
    最后登錄: 2018-04-20
    查看13609073404的 主題 / 回貼
    7樓  發表于: 2009-08-01 10:48
    補回圖紙
    附件： 電氣圖紙.rar (22 K) 下載次數:269
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    阿金
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看阿金的 主題 / 回貼
    8樓  發表于: 2009-08-01 10:53
    學習了，
    huanghmin
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看huanghmin的 主題 / 回貼
    9樓  發表于: 2009-08-02 17:23
    學學,看看
    ljc2008
    一學到老
    級別: 家園常客
    精華主題: 0
    發帖數量: 382 個
    工控威望: 562 點
    下載積分: 687 分
    在線時間: 172(小時)
    注冊時間: 2008-10-04
    最后登錄: 2024-03-04
    查看ljc2008的 主題 / 回貼
    10樓  發表于: 2009-08-02 19:33

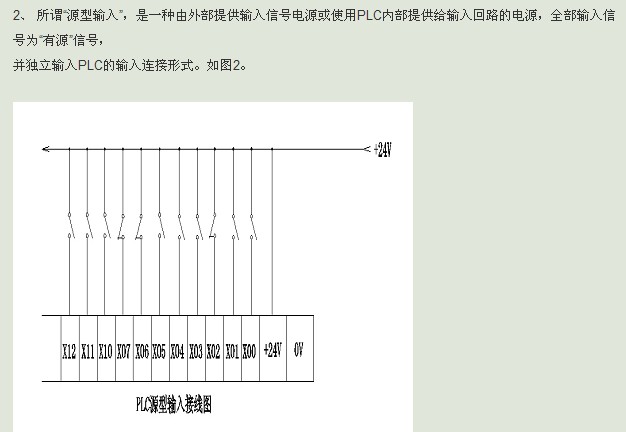

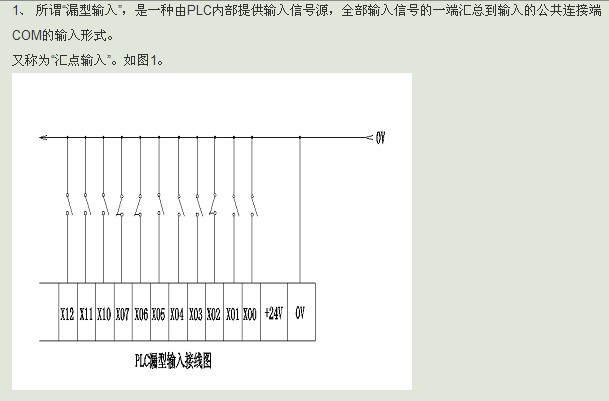

    為方便開關量的接入，PLC提供了直流電壓輸出端，其正極為一標明正電壓（一般為+24V）的端口，而其負極為開關量輸入的公共端（標號由PLC自定）。
    PLC有多個數字量輸入端口，當它們都接上開關后，必然有一個開關的公共端接 + 還是接 — 的問題，這就是所謂的Sink（漏型）和Source（源型）接法
    什么叫Sink（漏型），什么叫Source（源型），我們通過下面的例子加以說明。
    如圖為一個開關控制一個用電器M。

      （a）圖和圖有什么區別呢？區別在于開關K的一端是接+，還是接—，我們把K接電源+極的叫源型接入（Source），把K接電源—極的叫漏型接入（Sink）。
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    791891
    山登絕頂人為峰
    級別: 略有小成
    精華主題: 0
    發帖數量: 184 個
    工控威望: 398 點
    下載積分: 2653 分
    在線時間: 201(小時)
    注冊時間: 2007-11-12
    最后登錄: 2025-12-08
    查看791891的 主題 / 回貼
    11樓  發表于: 2009-08-03 12:27
    感謝各位各位的幫助。
