ysjwcwwfn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 114 個
工控威望: 232 點
下載積分: 972 分
在線時間: 90(小時)
注冊時間: 2016-12-19
最后登錄: 2025-10-02
查看ysjwcwwfn的主題 / 回貼

樓主發表于: 2019-12-25 22:30

只看樓主 | 小中大

三菱QJ61BT11N與fx2n32ccl通訊不上，Q機架組態是q00cpu,qj61bt11n,QH42P

崇慶陽光

不懈努力,一切皆有可能...

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 5 篇
發帖數量: 763 個
工控威望: 1517 點
下載積分: 7466 分
在線時間: 162(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-21
查看崇慶陽光的主題 / 回貼

1樓發表于: 2019-12-26 09:53

只看該作者 | 小中大

引用
引用樓主ysjwcwwfn于2019-12-25 22:30發表的 QJ61BT11N與FX2N32CCL通訊不上 :
三菱QJ61BT11N與fx2n32ccl通訊不上，Q機架組態是q00cpu,qj61bt11n,QH42P

先看狀態燈正常不？

不懈努力,一切皆有可能 ...

ysjwcwwfn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 114 個
工控威望: 232 點
下載積分: 972 分
在線時間: 90(小時)
注冊時間: 2016-12-19
最后登錄: 2025-10-02
查看ysjwcwwfn的主題 / 回貼

2樓發表于: 2019-12-26 10:33

只看該作者 | 小中大

q00cpu指示燈正常，QJ61BT11N左邊err燈亮，plc診斷提示程序有問題

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1006 個
工控威望: 8897 點
下載積分: 20058 分
在線時間: 954(小時)
注冊時間: 2014-05-23
最后登錄: 2025-12-21
查看anlyl2014的主題 / 回貼

3樓發表于: 2019-12-26 11:02

只看該作者 | 小中大

Q PLC這邊要設置.FX2N那邊也要寫一些程序才行
你把你設置的東東貼出來看看?

本帖最近評分記錄：

下載積分:+1(ysjwcwwfn) 真誠感謝！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

ysjwcwwfn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 114 個
工控威望: 232 點
下載積分: 972 分
在線時間: 90(小時)
注冊時間: 2016-12-19
最后登錄: 2025-10-02
查看ysjwcwwfn的主題 / 回貼

4樓發表于: 2019-12-26 13:46

只看該作者 | 小中大

Q PLC參數設置模塊數1 起始io號0000 類型主站主站cpu參數自動啟動 遠程網絡ver.1 模式總連接臺數1 遠程輸入m304 遠程輸出(RY)m112 遠程寄存器D1000 (RWr) RWw D2000重試次數3 自動恢復臺數1

laser010

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 572 點
下載積分: 2106 分
在線時間: 121(小時)
注冊時間: 2018-01-19
最后登錄: 2025-08-04
查看laser010的主題 / 回貼

5樓發表于: 2019-12-26 13:52

只看該作者 | 小中大

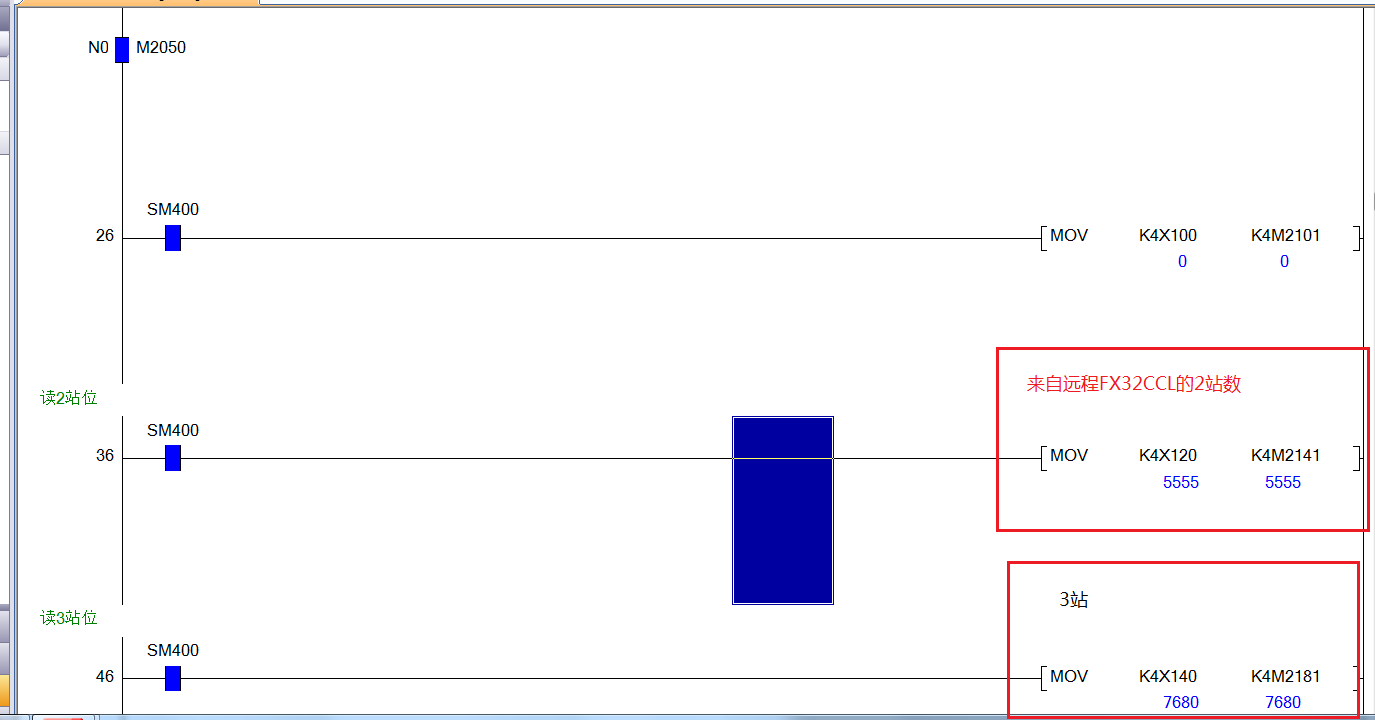

圖片：

供參考！

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1006 個
工控威望: 8897 點
下載積分: 20058 分
在線時間: 954(小時)
注冊時間: 2014-05-23
最后登錄: 2025-12-21
查看anlyl2014的主題 / 回貼

6樓發表于: 2019-12-26 18:03

只看該作者 | 小中大

引用
引用第4樓ysjwcwwfn于2019-12-26 13:46發表的 :
Q PLC參數設置模塊數1 起始io號0000 類型主站主站cpu參數自動啟動 遠程網絡ver.1 模式總連接臺數1 遠程輸入m304 遠程輸出(RY)m112 遠程寄存器D1000 (RWr) RWw D2000重試次數3 自動恢復臺數1

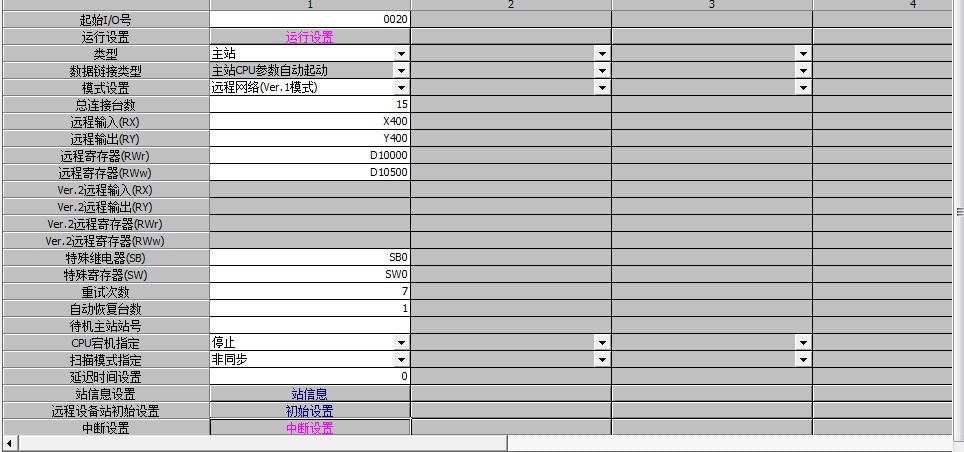

你把圖出來，像6樓那樣的圖片，不用打字的那種，或者，你把程序傳上來
說白了，Q CCLINK超簡單，設置好，接對線就好了。

樓主留言：

真誠感謝！我微信號i13235653428

本帖最近評分記錄：

下載積分:+1(ysjwcwwfn) 熱心助人！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1006 個
工控威望: 8897 點
下載積分: 20058 分
在線時間: 954(小時)
注冊時間: 2014-05-23
最后登錄: 2025-12-21
查看anlyl2014的主題 / 回貼

7樓發表于: 2019-12-30 12:47

只看該作者 | 小中大

你把PLC程序打包，傳上來，幫你看；圖片看不出的

本帖最近評分記錄：

下載積分:+1(ysjwcwwfn) 真是好人！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1006 個
工控威望: 8897 點
下載積分: 20058 分
在線時間: 954(小時)
注冊時間: 2014-05-23
最后登錄: 2025-12-21
查看anlyl2014的主題 / 回貼

8樓發表于: 2019-12-31 10:54

只看該作者 | 小中大

5樓就有很好的例子給你參考了,你沒注意看而已!
附件為QCCL與FX2N 32CCL通訊例子,供參考

附件：

Q-FX32CCL_COM.rar (315 K) 下載次數:85

本帖最近評分記錄：

下載積分:+1(ysjwcwwfn) 感謝分享！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1006 個
工控威望: 8897 點
下載積分: 20058 分
在線時間: 954(小時)
注冊時間: 2014-05-23
最后登錄: 2025-12-21
查看anlyl2014的主題 / 回貼

9樓發表于: 2019-12-31 11:02

只看該作者 | 小中大

看看,是不是跟5樓的一樣?

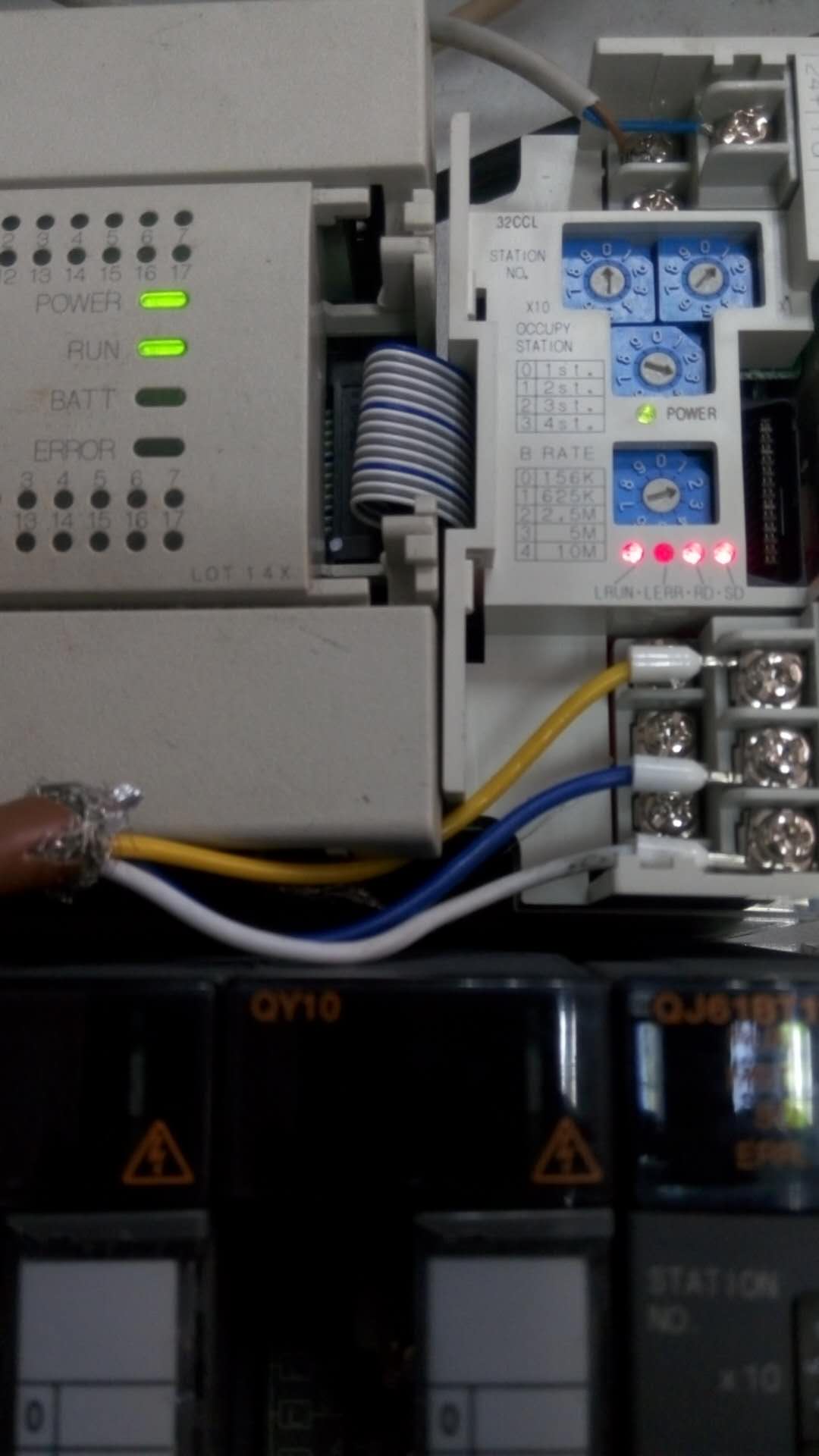

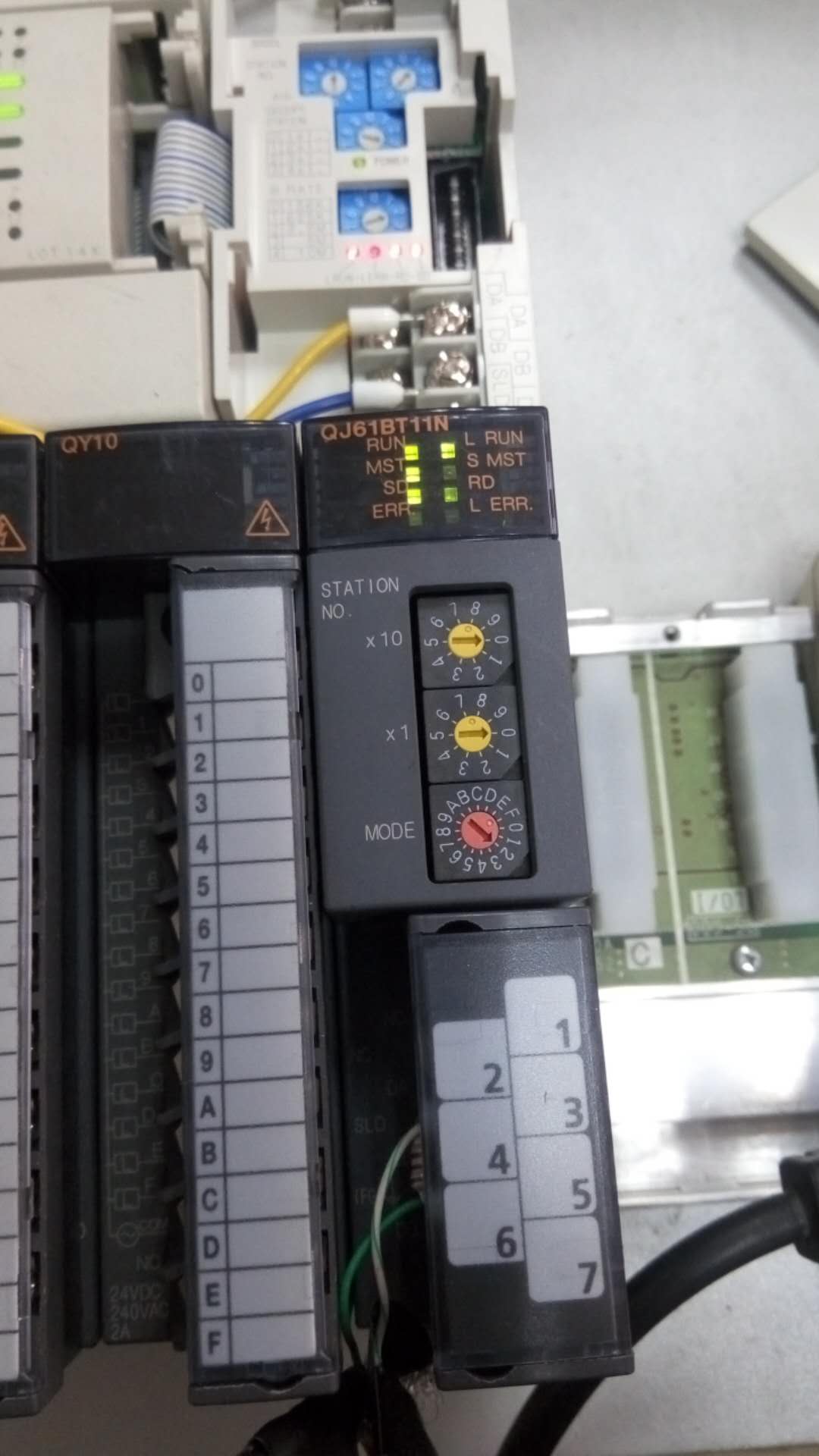

然后,接線要正確,設置:FX2N 32CCL設為1站,占4個站,Q這邊設為0站,通訊速率要與FX2N 32CCL相同；注意FX2N_32CCL占用站指向3為占用4個站；

附件為包括從你的程序改過來在內的程序,

FX2N-32CCL.rar (167 K) 下载次数:60

[ 此帖被anlyl2014在2020-01-01 08:06重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

ysjwcwwfn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 114 個
工控威望: 232 點
下載積分: 972 分
在線時間: 90(小時)
注冊時間: 2016-12-19
最后登錄: 2025-10-02
查看ysjwcwwfn的主題 / 回貼

10樓發表于: 2019-12-31 11:05

只看該作者 | 小中大

大師太厲害了，我把模塊按照你程序中的io組態擺放，程序稍微改動下載到兩個plc,通訊成功了
大師給的Q-FX通訊程序，我給完善了一下(只有一主一從)

[ 此帖被ysjwcwwfn在2020-01-03 20:45重新編輯 ]

附件：

Q-FX2N通訊程序.rar (338 K) 下載次數:49

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1006 個
工控威望: 8897 點
下載積分: 20058 分
在線時間: 954(小時)
注冊時間: 2014-05-23
最后登錄: 2025-12-21
查看anlyl2014的主題 / 回貼

11樓發表于: 2019-12-31 15:12

只看該作者 | 小中大

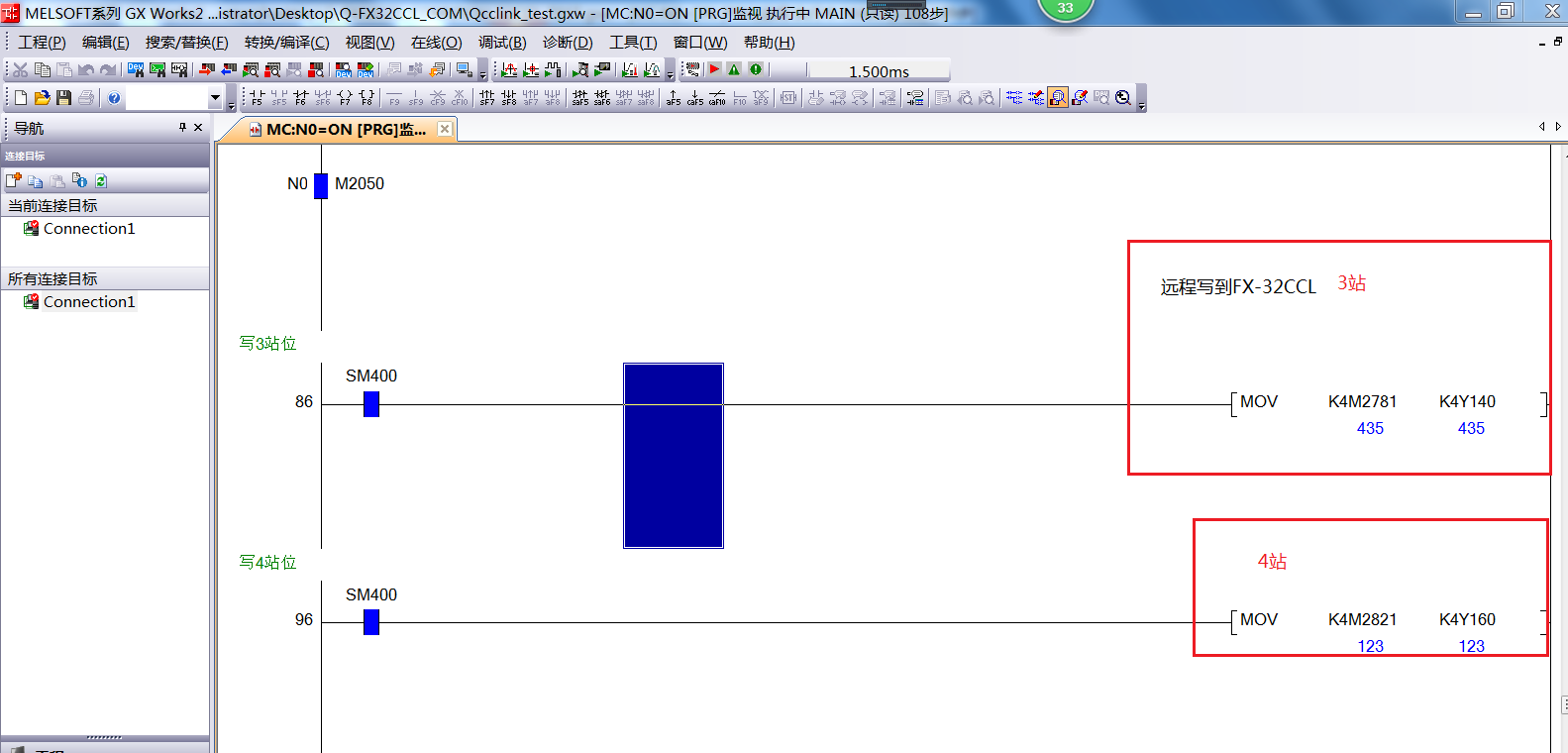

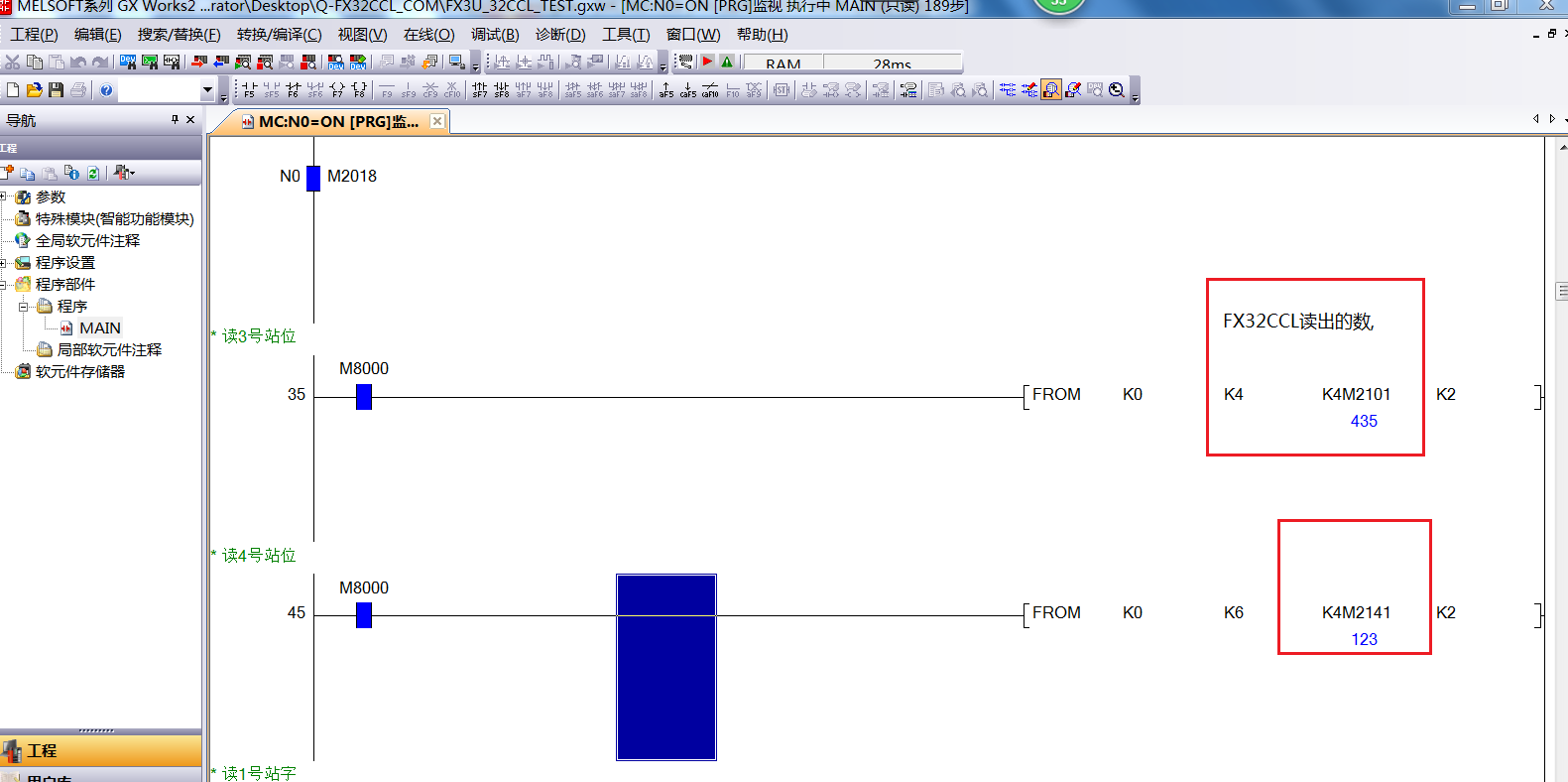

這是通訊OK后截圖

本帖最近評分記錄：

下載積分:+1(qq1090067363)

下載積分:+1(ysjwcwwfn) 熱心助人！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
