kevin-q
一天加一分，總有一天可以達到100分。
級別: 家園常客
精華主題: 0
發帖數量: 101 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的 主題 / 回貼
樓主  發表于: 2017-06-27 09:40

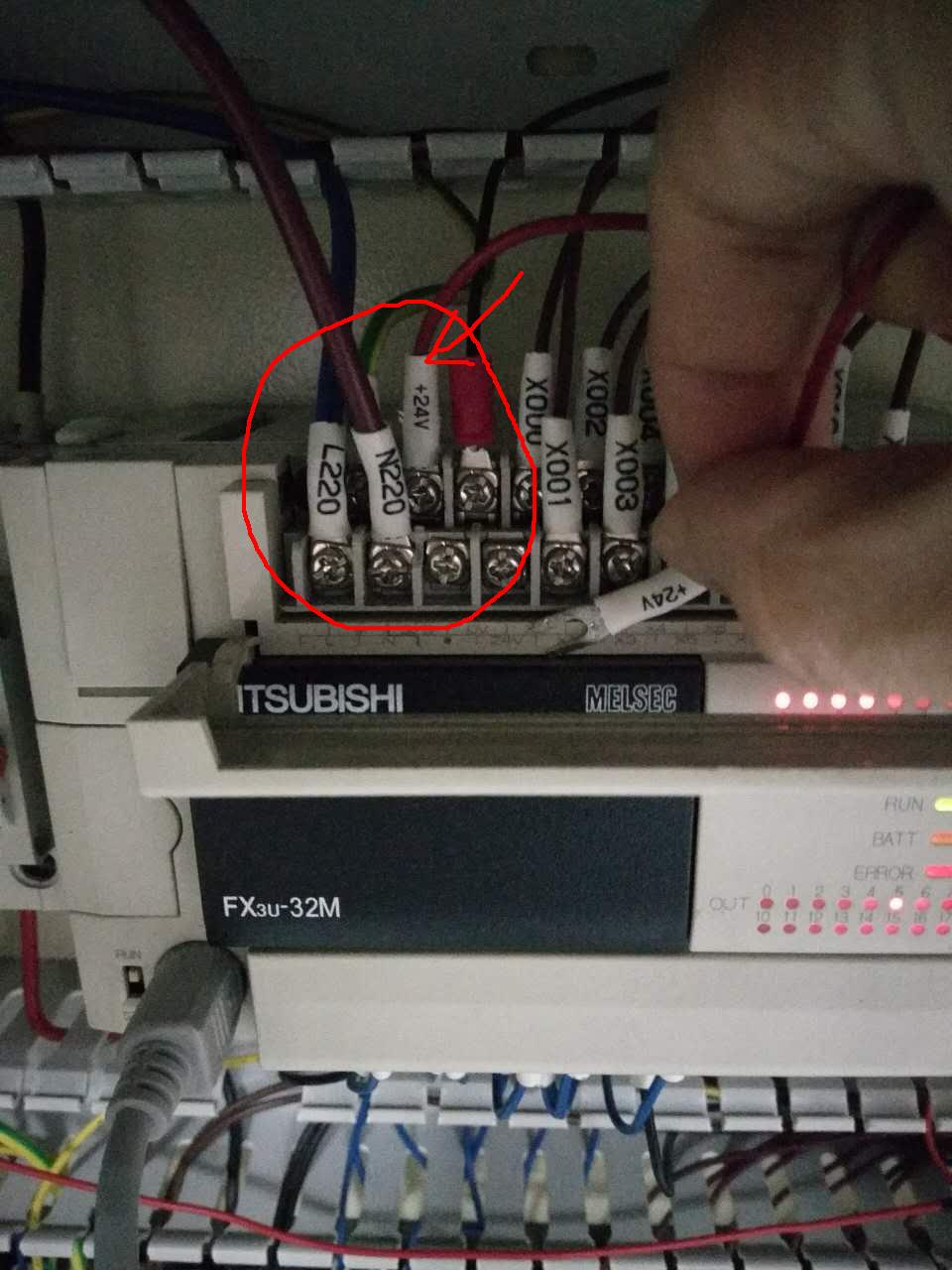

描述：接24V
圖片：

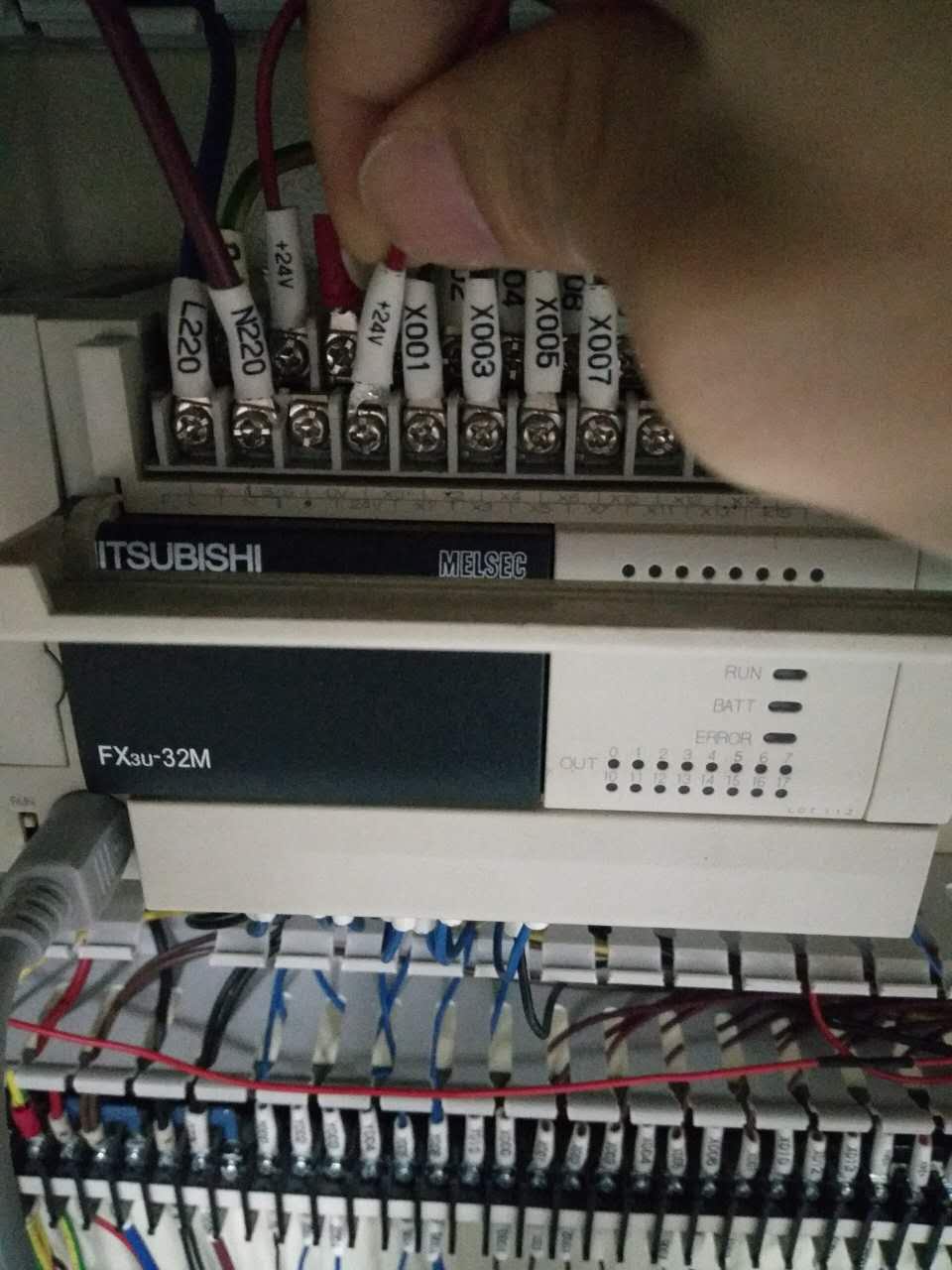

描述：不接24V
圖片：
今天在裝一臺設備時發現一個問題，三菱FX3UPLC的24V輸入端子接上電后，PLC信號指示燈全滅了，拔掉線后又正常了。線路都是按照圖線接的線，不知道哪里出了問題，可是不接24V電源程序又沒法運行，各位大神幫小弟看一下是什么問題。
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 7 篇
發帖數量: 8999 個
工控威望: 8695 點
下載積分: 17048 分
在線時間: 5364(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-08
查看ymmfa的 主題 / 回貼
1樓  發表于: 2017-06-27 09:42
你可能把外部24V和PLC的內部24V接在一起了，所以PLC自我保護了。

PLC上的24V端子是對外提供24V電源的。 比如給輸入信號，或者輸出負載用。  不能和其他的電源接在一起。


要么你就全部用外部24V，把PLC自己的24V空著。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
killking998
級別: 網絡英雄
精華主題: 0
發帖數量: 666 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2025-10-20
查看killking998的 主題 / 回貼
2樓  發表于: 2017-06-27 10:43

看看圖片上紅線標的
kevin-q
一天加一分，總有一天可以達到100分。
級別: 家園常客
精華主題: 0
發帖數量: 101 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的 主題 / 回貼
3樓  發表于: 2017-06-27 11:03
引用
引用第2樓killking998于2017-06-27 10:43發表的  :
[attachment=190655] 看看圖片上紅線標的

s/s不用接24V嗎？
kevin-q
一天加一分，總有一天可以達到100分。
級別: 家園常客
精華主題: 0
發帖數量: 101 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的 主題 / 回貼
4樓  發表于: 2017-06-27 11:14
引用
引用第1樓ymmfa于2017-06-27 09:42發表的  :
你可能把外部24V和PLC的內部24V接在一起了，所以PLC自我保護了。

PLC上的24V端子是對外提供24V電源的。 比如給輸入信號，或者輸出負載用。  不能和其他的電源接在一起。


.......

我現在PLC上的24V和S/S都是接的外部電源24V,OV接的是外部 -24V,這樣接線是不是錯了？
cheng007297
級別: 略有小成
精華主題: 0
發帖數量: 331 個
工控威望: 480 點
下載積分: 26609 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2025-09-29
查看cheng007297的 主題 / 回貼
5樓  發表于: 2017-06-27 11:31
你的輸入是PNP,還NPN的
ning244687
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 120 點
下載積分: 674 分
在線時間: 22(小時)
注冊時間: 2017-03-29
最后登錄: 2020-11-20
查看ning244687的 主題 / 回貼
6樓  發表于: 2017-06-27 11:39
那個24V和0V是自身電源，不需要接線。S/S根據輸入輸出類型來接~  24V不接線就對了
1054550600
海納百川
級別: 網絡英雄
精華主題: 0
發帖數量: 317 個
工控威望: 5537 點
下載積分: 13499 分
在線時間: 327(小時)
注冊時間: 2011-07-09
最后登錄: 2022-02-27
查看1054550600的 主題 / 回貼
7樓  發表于: 2017-06-27 11:44
確實如此；正解，
真誠到永遠
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 7 篇
發帖數量: 8999 個
工控威望: 8695 點
下載積分: 17048 分
在線時間: 5364(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-08
查看ymmfa的 主題 / 回貼
8樓  發表于: 2017-06-27 12:16
引用
引用第4樓程序控制－若于2017-06-27 11:14發表的  :

我現在PLC上的24V和S/S都是接的外部電源24V,OV接的是外部 -24V,這樣接線是不是錯了？


是錯了

PLC上的24V不能接外部電源的24V。

要么你用PLC的24V，要么你用外部的24V。兩個電源不要連接到一起。0V也不要接外部-24V

S/S是要短的，你用PLC直流電源的時候，短到PLC的24V上。   如果用外部電源的時候，短到外部電源的24V上。
本帖最近評分記錄：
  • 下載積分:+1(lgh831)
    • 特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    kevin-q
    一天加一分，總有一天可以達到100分。
    級別: 家園常客
    精華主題: 0
    發帖數量: 101 個
    工控威望: 888 點
    下載積分: 346 分
    在線時間: 91(小時)
    注冊時間: 2016-12-29
    最后登錄: 2019-07-03
    查看kevin-q的 主題 / 回貼
    9樓  發表于: 2017-06-27 16:08
    感謝感謝，知道了。
