現在有一臺自動鉆孔機，是用PLC驅動三臺伺服電機做成的X，Y，Z運動，使用時分別輸入不同孔位的座標即可工作，昨天客戶在使用后，希望做成能把CAD圖檔數據轉換到PLC內做為運動軌跡數據的要求，請問各位高手，我要增加哪些硬件和軟件才可以達到他們這樣的要求？
我只知道，一般都是用運動控制卡才可以辦到，但也看到過日本機上確實有這樣的配制，即用數據線聯接到PLC就可以在電腦上進行操作的機器
1。CAD用什么軟件轉換數據
2。用什么方式輸出數據
3。普通電腦還要加會么配件

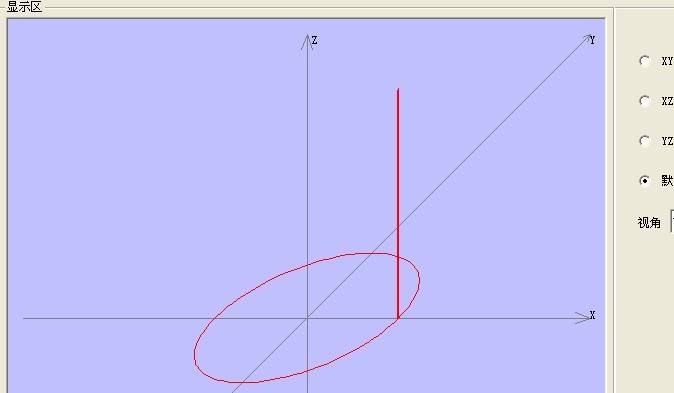

4。再有一個就是如何把運動后的軌跡顯示在電腦上
----------------------------我不懂C，謝謝大家！

1、需要CAM類軟件，國內的典型應用就是玻璃切割機，這類CAM軟件依賴國際廠商，價格不菲。
2、以RS232方式將PC上的數據直接傳遞給PLC，PLC側做被動的接受。
3、普通電腦需要加CAM類軟件，這類軟件版權意識強烈。
4、依賴于PLC側的坐標，上位機讀取PLC的運行數據，但是這些數據與實際的位置存在誤差。

你的問題在于如何去搞這個CAM類軟件，沒有幾十萬你還真沒能力接著往下搞。

自己搞這個，只能盜版了。。。沒有辦法

可以參考線切割的模式，它是pc畫圖跟cad差不多

用CNC

關鍵是要把孔位數據提取出來，其他傳輸、顯示都不是問題

有點不明白的是，既然先前是用PLC做的系統，為什么還要有這樣的要求；為什么當初不直接用電腦鑼，數控系統對這些數據的鏈接方便多了

使用運動控制卡應該很方便的，價位也不貴，在網上都有人做，類似雕刻機的都可以自己DIY，找些好點的運動控制卡，自帶一些函數，使用VB編程把CAD的圖轉換成G代碼。

CAD不是可以轉換成代碼嗎，把代碼有用數據提取，然后處理啊，什么線切割的軟件累得你可以試試

用信捷PLC  CAD直接導入
