dx3620

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 220 點
下載積分: 480 分
在線時間: 9(小時)
注冊時間: 2008-07-14
最后登錄: 2017-06-26
查看dx3620的主題 / 回貼

樓主發表于: 2008-08-06 10:38

只看樓主 | 小中大

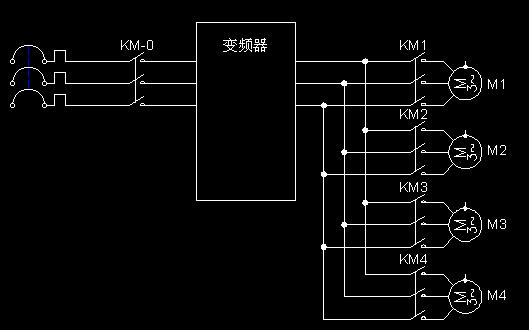

圖片：

現有4臺5.5KW的電機,要求都要用變頻器控制,它們的頻率可以相同.如果每一臺電機都配一個變頻器,
考慮到電箱空間的問題,就要很大.如果用一臺變頻器帶4臺電機,接線方法如圖所示.我不需要PID控制,
只要在自動運行中4臺電機同時起動,手動狀態可以單個起動,KM用PLC的輸出點控制,變頻器功率等于
4臺電機功率的和.這樣接法有沒有問題,可不可行?

一天賊忙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 458 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 42(小時)
注冊時間: 2007-11-15
最后登錄: 2025-09-04
查看一天賊忙的主題 / 回貼

1樓發表于: 2008-08-06 11:56

只看該作者 | 小中大

可以的，但配國產電機，選用變頻器的容量最好稍大一點。

混灌水區的！

dx3620

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 220 點
下載積分: 480 分
在線時間: 9(小時)
注冊時間: 2008-07-14
最后登錄: 2017-06-26
查看dx3620的主題 / 回貼

2樓發表于: 2008-08-06 13:44

只看該作者 | 小中大

嗯,謝謝版主...

dv0429

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 198 個
工控威望: 221 點
下載積分: 837 分
在線時間: 96(小時)
注冊時間: 2008-02-27
最后登錄: 2023-09-18
查看dv0429的主題 / 回貼

3樓發表于: 2008-08-06 14:22

只看該作者 | 小中大

變頻器輸出側一般不允許接接觸器的,這樣很容易燒掉模塊的

本帖最近評分記錄：

下載積分:+1(一天賊忙) 熱心助人!

adidas

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 180 個
工控威望: 332 點
下載積分: 1383 分
在線時間: 305(小時)
注冊時間: 2008-01-09
最后登錄: 2025-12-05
查看adidas的主題 / 回貼

4樓發表于: 2008-08-06 16:11

只看該作者 | 小中大

建議給每個電機回路加個熱繼保護。

一天賊忙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 458 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 42(小時)
注冊時間: 2007-11-15
最后登錄: 2025-09-04
查看一天賊忙的主題 / 回貼

5樓發表于: 2008-08-08 08:56

只看該作者 | 小中大

3樓說的對，加在變頻器與電機之間的接觸器不要在變頻器運行中動作，啟停和調速由變頻器控制。否則容易過流、過壓故障，嚴重的會燒壞。我做一帶多時，一般都用于同時啟停的，變頻器和電機間加斷路器，不用于控制。

混灌水區的！

王興武

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 384 點
下載積分: 2294 分
在線時間: 33(小時)
注冊時間: 2008-05-26
最后登錄: 2025-07-30
查看王興武的主題 / 回貼

6樓發表于: 2008-08-08 10:10

只看該作者 | 小中大

謝謝、學習!!!

googe2008

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 355 點
下載積分: 746 分
在線時間: 191(小時)
注冊時間: 2007-10-30
最后登錄: 2022-10-01
查看googe2008的主題 / 回貼

7樓發表于: 2008-08-09 20:53

只看該作者 | 小中大

樓主，我覺得這樣接不行的，至少FR-E540的不行。我以前做了個一個變頻器，同時控制14個電機，開始和你一樣的，但是停止時會報警，變頻器輸出側最好不要加接觸器
