工控人家園 三菱工控論壇 有老哥做過三菱FX5U和西門子S7-1200通訊沒？

樓上小王

牛刀小試

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 1286 點
下載積分: 305 分
在線時間: 100(小時)
注冊時間: 2021-02-19
最后登錄: 2025-03-21
查看樓上小王的主題 / 回貼

樓主發表于: 2021-05-26 15:53

只看樓主 | 小中大

現在折騰半天，只能位連上，字就會報錯

求大神指點

guoqing3511

隨風飄蕩

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 478 個
工控威望: 649 點
下載積分: 1472 分
在線時間: 238(小時)
注冊時間: 2016-06-03
最后登錄: 2025-09-10
查看guoqing3511的主題 / 回貼

1樓發表于: 2021-05-26 16:44

只看該作者 | 小中大

我是這樣用的 1200用S7方式，5U用簡單CPU，能通訊上。

樓主留言：

5U那邊設置的就是簡單CPU通訊，用位的時候好好的，但設置字的時候，三菱這邊一個字要對應西門子兩個塊，這時候就會PLC報錯。不知道是哪個地方的參數是不是設置不對，還是他就不支持字的通訊

[ 此帖被guoqing3511在2021-05-26 16:51重新編輯 ]

autoctrl

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 389 個
工控威望: 618 點
下載積分: 1676 分
在線時間: 153(小時)
注冊時間: 2016-05-05
最后登錄: 2025-09-10
查看autoctrl的主題 / 回貼

2樓發表于: 2021-05-26 16:52

只看該作者 | 小中大

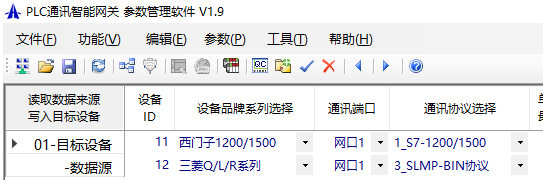

參照這個案例：https://blog.csdn.net/AutoCtrl666/article/details/108507370

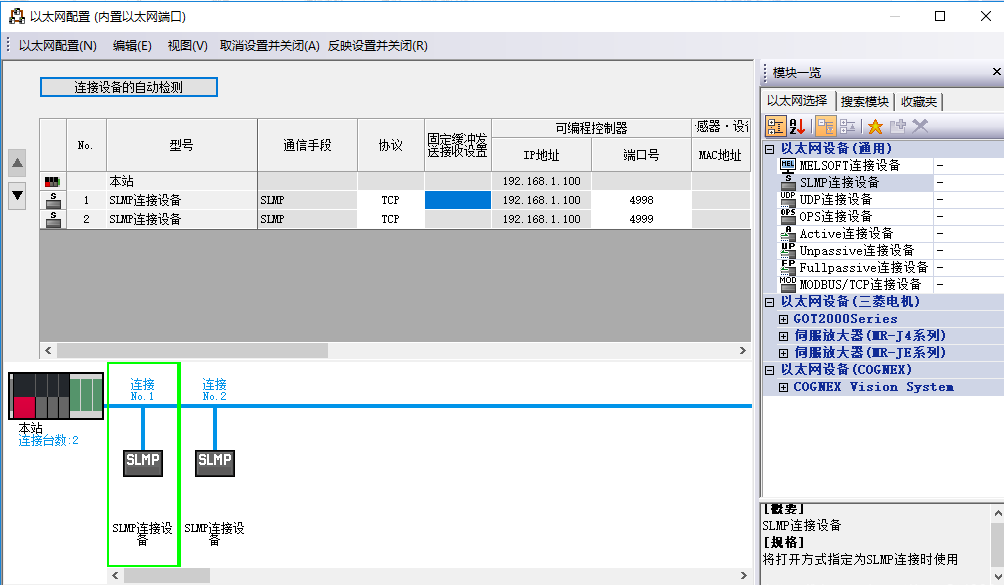

支持三菱R系列、FX5U的SLMP協議與S7-1200/S7-1500以太網通訊的：

附件中有詳細案例：

PLC之間通訊方案與案例.rar (2210 K) 下载次数:229

本帖最近評分記錄：

下載積分:+1(烏龜船長) 熱心助人！

下載積分:+1(樓上小王) 真誠感謝！

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 780 點
下載積分: 1312 分
在線時間: 290(小時)
注冊時間: 2014-12-11
最后登錄: 2025-09-02
查看蒲城風信子的主題 / 回貼

3樓發表于: 2021-05-27 08:05

只看該作者 | 小中大

樓上說得是對的，三菱新版的已經可以支持西門子簡易通訊了

guoqing3511

隨風飄蕩

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 478 個
工控威望: 649 點
下載積分: 1472 分
在線時間: 238(小時)
注冊時間: 2016-06-03
最后登錄: 2025-09-10
查看guoqing3511的主題 / 回貼

4樓發表于: 2021-05-27 08:52

只看該作者 | 小中大

引用
引用第1樓guoqing3511于2021-05-26 16:44發表的 :
我是這樣用的 1200用S7方式，5U用簡單CPU，能通訊上。

我的能通訊上

一心工控

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 259 個
工控威望: 387 點
下載積分: 1420 分
在線時間: 82(小時)
注冊時間: 2018-06-02
最后登錄: 2025-08-14
查看一心工控的主題 / 回貼

5樓發表于: 2021-05-27 12:11

只看該作者 | 小中大

引用
引用第2樓autoctrl于2021-05-26 16:52發表的 :
參照這個案例：https://blog.csdn.net/AutoCtrl666/article/details/108507370
支持三菱R系列、FX5U的SLMP協議與S7-1200/S7-1500以太網通訊的：
[attachment=255894]

[attachment=255895]
.......

這個支持多臺PLC之間通訊嗎？也不用編程？
最大的數據量有多少？
