樓主發表于: 2014-04-23 21:06

只看樓主 | 小中大

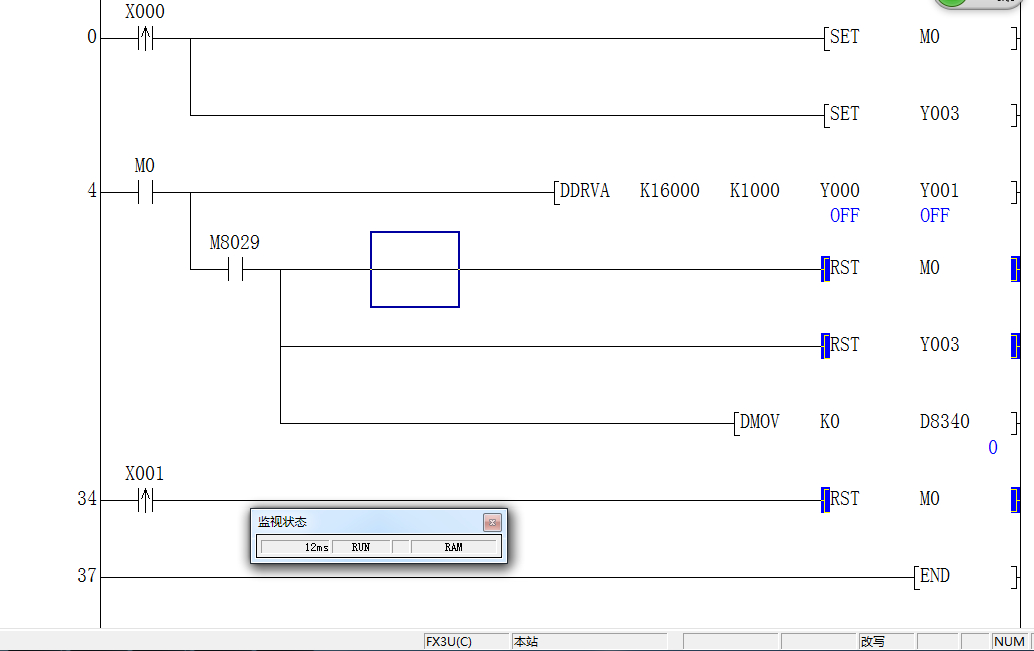

圖片：

哪位大俠幫忙看看的程序有無問題，Y1是脈沖Y2接方向Y3驅動使能，咋不動呢

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 321 個
工控威望: 1560 點
下載積分: 76292 分
在線時間: 1007(小時)
注冊時間: 2013-07-19
最后登錄: 2025-11-21
查看gz000525的主題 / 回貼

1樓發表于: 2014-04-24 11:39

只看該作者 | 小中大

引用
引用樓主partboy于2014-04-23 21:06發表的步進動起來也這么難嗎 :
哪位大俠幫忙看看的程序有無問題，Y1是脈沖Y2接方向Y3驅動使能，咋不動呢

大哥，你的程序是Y0是脈沖，Y1是方向好不
如果按程序來說那就是你接線與程序不配套。

自我解救

h30631

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 230 點
下載積分: 813 分
在線時間: 339(小時)
注冊時間: 2012-09-05
最后登錄: 2018-04-17
查看h30631的主題 / 回貼

2樓發表于: 2014-04-24 15:25

只看該作者 | 小中大

除了樓上的解答還有一個小問題

Y3 一定要跟M0同時觸發嗎?
這樣時序怪怪的
試著把Y3先觸發，在觸發M0看看
或者乾脆把Y3長ON不復位，然後直接觸發M0

軍達電氣

承接非標自動化

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 100 個
工控威望: 778 點
下載積分: 1400 分
在線時間: 67(小時)
注冊時間: 2013-07-25
最后登錄: 2019-06-07
查看軍達電氣的主題 / 回貼

3樓發表于: 2014-04-24 17:51

只看該作者 | 小中大

1 你的接線錯誤。（Y0脈沖 Y1方向）
2 正常驅動時不要接通使能。

lijunquan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 166 點
下載積分: 1062 分
在線時間: 37(小時)
注冊時間: 2014-04-21
最后登錄: 2018-09-11
查看lijunquan的主題 / 回貼

4樓發表于: 2014-04-25 12:59

只看該作者 | 小中大

使能必須長ON，否則電機會鎖不住的。

sicsuilyijun

工控路上學習中

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 355 點
下載積分: 767 分
在線時間: 374(小時)
注冊時間: 2009-05-17
最后登錄: 2025-10-26
查看sicsuilyijun的主題 / 回貼

5樓發表于: 2014-04-25 15:57

只看該作者 | 小中大

三樓正解，一般工作時脫機使能信號要斷開。

txarcher

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 212 點
下載積分: 1872 分
在線時間: 63(小時)
注冊時間: 2012-10-25
最后登錄: 2025-11-19
查看txarcher的主題 / 回貼

6樓發表于: 2014-04-25 20:23

只看該作者 | 小中大

樓主你要看清那個使能端口的作用，按你的程序要是按照你的說法是可以運動的，那這樣應該就是接線的問題了
