樓主發表于: 2012-10-28 21:11

只看樓主 | 小中大

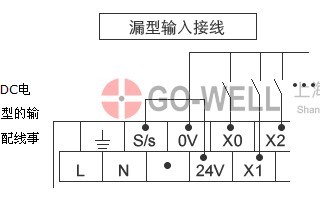

圖片：

是不是直接把S/S和+24v短接起來，那請問0V要接線嗎？

[ 此帖被yu655792在2012-10-28 22:23重新編輯 ]

catfree

虛心向各位學習！！！

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 617 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的主題 / 回貼

1樓發表于: 2012-10-29 00:32

只看該作者 | 小中大

題目的是有源還是無源的感應光開關啊

一日晚自習，化學老師批評一同學坐姿不好，問他:“你見過哪個名人科學家是像你這樣坐的？”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊

15920589444

級別: 略有小成

發送短信
加為好友

精華主題: 2 篇
發帖數量: 159 個
工控威望: 337 點
下載積分: 3330 分
在線時間: 149(小時)
注冊時間: 2011-10-13
最后登錄: 2021-08-25
查看15920589444的主題 / 回貼

2樓發表于: 2012-10-29 22:27

只看該作者 | 小中大

可以和開關電源的0V接起來，盡量不要去用PLC的電源

jk090901

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2025-11-18
查看jk090901的主題 / 回貼

3樓發表于: 2012-10-30 12:20

只看該作者 | 小中大

上圖接線是可以的。若沒有三線制的傳感器，接線上0V和24V的位子是可以互換。FX3U既可以接NPN的三線傳感器，也可以接PNP的三線傳感器，就是在0V和24V的接線上調換，F(xiàn)X2N只能接NPN的三線傳感器。

{笑傲江湖}

不斷進步，勇攀高峰！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 281 點
下載積分: 765 分
在線時間: 52(小時)
注冊時間: 2011-01-17
最后登錄: 2015-06-17
查看{笑傲江湖}的主題 / 回貼

4樓發表于: 2012-10-30 15:25

只看該作者 | 小中大

這些東西硬件手冊都有啊！你這種接發適合接NPN型傳感器。兩線制的無所謂。24V的0V共用在日系PLC稱為漏型接法。與西門子說法剛好相反。像FX3U就是為了彌補源型漏型接法而新開發的S/S端子。在西門子中輸入是無所謂的。而且西門子是輸入也是分組的。這點我覺得比三菱要領先好多年了！
