真想開發類似電熱水器自動測試系統
真想開發類似電熱水器自動測試系統
測試系統主要由主控計算機、測量儀器、上位機構成。測量儀器相對主控計算機又稱為從機，負責儲水式電熱水器的性能測試，并通過GPIB 接口向主控計算機傳送測量的數據，所有從機對等地掛在 GPIB 總線上。在主控計算機上插入 GPIB 接口卡，該卡具備 IEEE-488 標準接口，一般稱為IEEE488 接口板，通過此接口與所有的測試儀器相聯接，包括功率計和溫度傳感器等。以前設計測試系統的時候，通常采用 RS232/485 串口來連接所有儀器進行數據采集，這樣做可以節約成本，編程也很容易實現，只需要用 RS485 擴展卡即可連接多個串口設備。

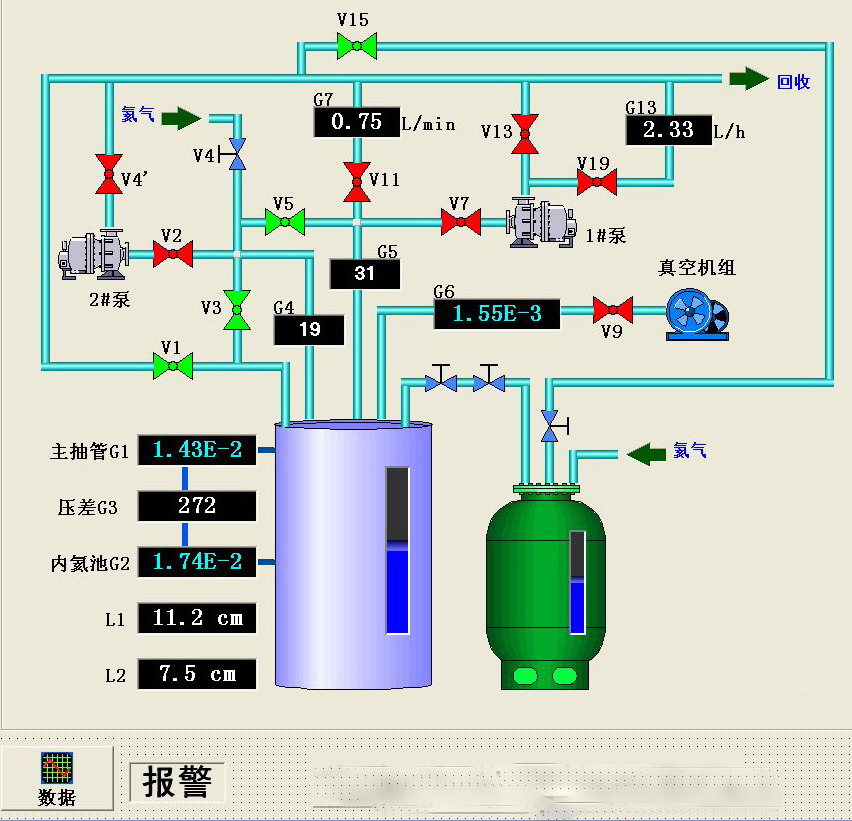

編程可以采用 Windows 的中斷信息來判斷是否有數據到達，并且許多高級編程語言也提供了串口編程接口，使編程人員不需要過多關心具體中斷信息。但是由于 RS232/485 串口本身的電氣特性，容易引起干擾，受連線距離的限制比較大，而且系統擴展性也不強。所以現在越來越多的測試系統都采用了 GPIB 接口。主控計算機通過 PLC 來控制測試輔助設備和測試環境參數，調整測試室的溫度和濕度。主控計算機作為測試系統的唯一控制者，一方面將命令傳達給各個功率測試儀，控制每個儀表的操作過程,另一方面讀取并處理各個儀表的測試數據。
為了提高系統效率，數據采集程序和測試管理程序進行了分離。兩個程序成為獨立運行的進程。進程之間采用了基于 TCP/IP 協議的 Socket 進行通訊。可以將測試管理程序設置為服務器程序，采集程序為客戶端。當測試管理程序啟動后，將數據采集程序啟動。雙方建立 TCP/IP 連接，進行數據的傳輸。
數據采集上位機與儀表有兩種主要通訊方式，GPIB 接口和 RS232/485 串口
通訊。通過采集計算機上的 GPIB 接口板，可采用 GPIB 接口的采集儀器進行通
訊。也可以通過計算機的 COM 口，然后通過 RS232/485 轉換器進行轉接 RS485
接口，或者通過擴展卡進行得到更多的 COM 口，與采用 RS485 接口的儀器進行
串口通訊。不同的采集儀器實時性和準確性要求不同，所以采用的通訊方式也應
該可以根據實際情況進行調整。如果采用 RS485 串口通訊，在拓撲結構上為串
聯，即每個測試儀表的串口相互串聯后連接到計算機的串行口；采用 GPIB 進行
連接，其拓撲結構為并聯。數據采集計算機發送數據時，附加設備地址。測試儀
器根據地址來判斷是否是本地址，如果是則接收執行，否則忽略該指令。
