樓主發表于: 2010-09-06 13:23

只看樓主 | 小中大

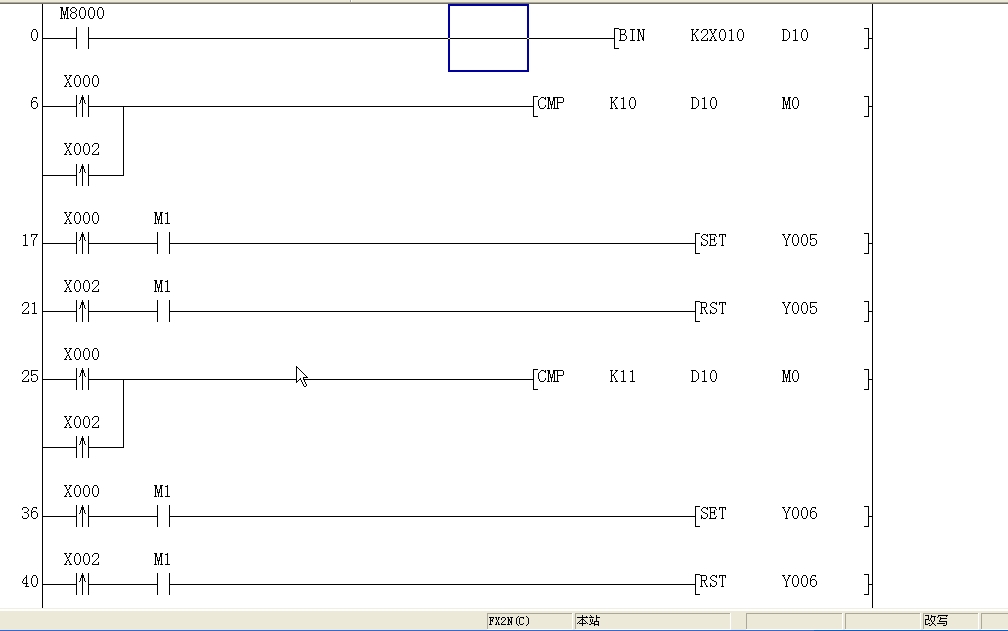

圖片：

幫忙分析一下原理，怎么不會 Y5 Y6 一起動作這是一個手動部分在別人的程序里面看到的我分析是會一起動作的但是不會一起請師傅們解釋一下原理

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3555 點
下載積分: 854 分
在線時間: 463(小時)
注冊時間: 2010-08-24
最后登錄: 2025-12-05
查看niningtt的主題 / 回貼

1樓發表于: 2010-09-06 18:43

只看該作者 | 小中大

你這是斷章取義，分析程序要整個來看，因為不是你自己的程序，你不知道其他地方會不會有想干的東西。比如：
LD X0
OUT Y5
OUT Y6
LD M0
OUT Y5
你看這是怎么動作法？

xqx666

深圳中級電工

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 535 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2025-05-20
查看xqx666的主題 / 回貼

2樓發表于: 2010-09-06 18:43

只看該作者 | 小中大

當X11，X13 有信號時，按下X0然后Y5輸出。
當X10，X11，X13有信號時，按下X0然后Y6輸出。
當Y5或Y6其中一個有輸出時，按下X2全部復位。

電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。

yangyongfen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 254 點
下載積分: 20893 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2025-11-27
查看yangyongfen的主題 / 回貼

3樓發表于: 2010-09-06 20:13

只看該作者 | 小中大

我是按別人的思路來編的，現在我自己用PLC實驗了我發的這一段程序都是不同時輸出的，1樓的兄弟說的那樣的情況不會有。我發的程序我自己用PLC實驗過

sbetg

愛拼才會贏

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 47 個
工控威望: 199 點
下載積分: 433 分
在線時間: 25(小時)
注冊時間: 2008-03-09
最后登錄: 2021-11-05
查看sbetg的主題 / 回貼

4樓發表于: 2010-09-06 21:06

只看該作者 | 小中大

M1上有什么條件，這是個完整的嘛~

yangyongfen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 254 點
下載積分: 20893 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2025-11-27
查看yangyongfen的主題 / 回貼

5樓發表于: 2010-09-06 21:18

只看該作者 | 小中大

M1是CMP比較指令的等于時輸出的位元件

yangyongfen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 254 點
下載積分: 20893 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2025-11-27
查看yangyongfen的主題 / 回貼

6樓發表于: 2010-09-06 21:19

只看該作者 | 小中大

期待高手出現啊

yangyongfen

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 254 點
下載積分: 20893 分
在線時間: 1625(小時)
注冊時間: 2008-03-29
最后登錄: 2025-11-27
查看yangyongfen的主題 / 回貼

7樓發表于: 2010-09-06 21:37

只看該作者 | 小中大

yangxunfen

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangxunfen的主題 / 回貼

8樓發表于: 2010-09-07 07:25

只看該作者 | 小中大

iamwhy

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看iamwhy的主題 / 回貼

9樓發表于: 2010-09-07 15:29

只看該作者 | 小中大

Y005置位前的M1和Y006置位前的M1不是一起開或斷的。Y005置位前的M1開時，Y006置位前的M1是斷的！之前的比較指令已經給予賦值了！！明白CMP比較指令就知道原因了

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

10樓發表于: 2010-09-07 15:30

只看該作者 | 小中大

    D10的值是多少？
    若SET Y5一行的M1接通，則（D10）=K10；那么此時，比較值為11的一行比較指令，此時是M0接通、M1斷開，所以Y6不能接通。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2424 個
工控威望: 1783 點
下載積分: 84343 分
在線時間: 1536(小時)
注冊時間: 2008-04-15
最后登錄: 2025-12-10
查看pretco123的主題 / 回貼

11樓發表于: 2010-09-07 15:33

只看該作者 | 小中大

要看整個PLC的程序才行...
