樓主發表于: 2009-08-07 17:47

只看樓主 | 小中大

圖片：

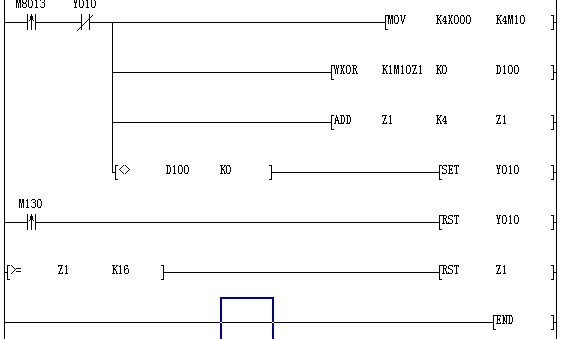

在一本書上看到的程序，對他的說法不理接。程序請看附件
M8013第一次接通，Z1=0，檢測K1X0
M8013第二次接通，Z1=4，檢測K1X4
M8013第三次接通，Z1=8，檢測K1X10
M8013第四次接通，Z1=12，檢測K1X14
M8013第五次接通，Z1=0，檢測K1X0

我本人的理解是 M8013第一次接通時，Z1=4，請高手解答一下。

[ 此帖被dailiang在2009-08-07 19:39重新編輯 ]

arpawpelf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 421 點
下載積分: 2313 分
在線時間: 131(小時)
注冊時間: 2009-04-16
最后登錄: 2023-03-08
查看arpawpelf的主題 / 回貼

1樓發表于: 2009-08-07 18:35

只看該作者 | 小中大

上電時Z1 ， M8013第一次接通，Z1是另。那你1是什么地方給它的。

在一本書上看到的程序，對他的說法可以理解。

樓主留言：

第一次接通，不就加4了嗎？為什么會是零呢？

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

arpawpelf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 421 點
下載積分: 2313 分
在線時間: 131(小時)
注冊時間: 2009-04-16
最后登錄: 2023-03-08
查看arpawpelf的主題 / 回貼

2樓發表于: 2009-08-07 18:40

只看該作者 | 小中大

那你的4是怎么理解的

樓主留言：

M8013上升沿一來，Z1就被ADD指令加了4存在自己里面

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

arpawpelf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 291 個
工控威望: 421 點
下載積分: 2313 分
在線時間: 131(小時)
注冊時間: 2009-04-16
最后登錄: 2023-03-08
查看arpawpelf的主題 / 回貼

3樓發表于: 2009-08-07 18:48

只看該作者 | 小中大

怎么加了個4呢？，一開始時工作時z為另。程序執行是從上到下，從左到右，只有在下一次執行時才是4呢，也就是說，在第二次掃描才能執行，不過在第二次掃描時M8013是不通，所不執行。這是本人理解。

樓主留言：

熱心助人,加分表揚

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

lovsunner

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lovsunner的主題 / 回貼

4樓發表于: 2009-08-07 19:25

只看該作者 | 小中大

Z1 就是零呀,而且跟Y10一點關系也沒有.

樓主留言：

為什么會是零？請說說原因，以助我理解。我現在的理解是當沒有掃描到加4指令的時候預先掃描了“WXOR K1M10Z1 K0 D100"這一行程序，這里面的Z是等于零的。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

lovsunner

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lovsunner的主題 / 回貼

5樓發表于: 2009-08-07 19:47

只看該作者 | 小中大

樓主,對你的想法很奇怪,為什么無緣無故的加上一個四.3 樓的話你看明白了嗎?
想想都知道.一開始是對M0~M3 跟D100異或操作.每二次時M4(0+4)~M7操作......

樓主留言：

現在明白了。這是對PLC的工作方式理解不透造成的。謝謝了

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

damoguyan

早起的鳥兒有蟲吃

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 195 點
下載積分: 588 分
在線時間: 60(小時)
注冊時間: 2008-06-06
最后登錄: 2025-06-06
查看damoguyan的主題 / 回貼

6樓發表于: 2009-08-07 22:24

只看該作者 | 小中大

我這樣理解對不對啊？
M8013 OFF時，Z1=0；
M8013 OFF->ON時，執行到end z1=4;
再下次M8013 OFF->ON時，執行到end z1=8;
再下次M8013 OFF->ON時，執行到end z1=12;
再下次M8013 OFF->ON時，執行到end z1=0;

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人,加分表揚

yusanlong045

天涯路孤客行問誰與共？

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 228 個
工控威望: 226 點
下載積分: 791 分
在線時間: 44(小時)
注冊時間: 2009-07-04
最后登錄: 2017-01-25
查看yusanlong045的主題 / 回貼

7樓發表于: 2009-08-08 16:37

只看該作者 | 小中大

引用
引用第6樓damoguyan于2009-08-07 22:24發表的 :
我這樣理解對不對啊？
M8013 OFF時，Z1=0；
M8013 OFF->ON時，執行到end z1=4;
再下次M8013 OFF->ON時，執行到end z1=8;
再下次M8013 OFF->ON時，執行到end z1=12;
.......

個人覺得6樓的是正確的！只不過是第一次m8013脈沖異或運算使用的z1的值為0，第二次就是4，其實第一次運行到end時z1已經是4！

樓主留言：

確實是這樣，第一次接通到END后Z1確實是=4，但是K4M10Z1那條指令讀到的z1值是0，因?yàn)檫€沒有掃描到ADD行。

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人,加分表揚

dailiang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dailiang的主題 / 回貼

8樓發表于: 2009-08-08 18:50

只看該作者 | 小中大

這個問題我已經模擬過了，書上說的是對的。
