樓主發表于: 2009-07-27 12:01

只看樓主 | 小中大

剛考完技師,其中一道題是這樣的,要求在輸入信號斷開后延時19秒后再斷開輸出,很多同學都作錯了.歡迎高手指教

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

1樓發表于: 2009-07-27 13:11

只看該作者 | 小中大

樓主看看我這個行不行？

附件：

如題.rar (10 K) 下載次數:86

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

九顆星星

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看九顆星星的主題 / 回貼

2樓發表于: 2009-07-27 13:32

只看該作者 | 小中大

用輸入信號的下降沿做定時器的啟動信號,在輸出回路串聯定時器的常閉觸點.純屬個人意見.

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

marcelinho

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 339 個
工控威望: 620 點
下載積分: 7296 分
在線時間: 220(小時)
注冊時間: 2007-07-24
最后登錄: 2023-06-17
查看marcelinho的主題 / 回貼

3樓發表于: 2009-07-27 14:40

只看該作者 | 小中大

按2樓所說，再加一個輸出的自鎖信號就可以了

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

yefengchen

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 468 個
工控威望: 595 點
下載積分: 1494 分
在線時間: 132(小時)
注冊時間: 2009-05-18
最后登錄: 2016-01-18
查看yefengchen的主題 / 回貼

4樓發表于: 2009-07-27 14:49

只看該作者 | 小中大

下降沿加置位，最后再用復位

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

tangwang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 306 個
工控威望: 392 點
下載積分: 1537 分
在線時間: 81(小時)
注冊時間: 2006-10-17
最后登錄: 2020-06-06
查看tangwang的主題 / 回貼

5樓發表于: 2009-07-28 10:16

只看該作者 | 小中大

以上的高手分析的都對,二樓的程序也完全能實現,不過這種方法都有點復雜,歡迎大家討論更簡單的方法

tangwang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 306 個
工控威望: 392 點
下載積分: 1537 分
在線時間: 81(小時)
注冊時間: 2006-10-17
最后登錄: 2020-06-06
查看tangwang的主題 / 回貼

6樓發表于: 2009-07-28 10:21

只看該作者 | 小中大

二樓的老師在程序后面可以不加復位T0的程序,這樣更簡潔,已經模擬過了,去掉對程序沒有影響

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

tangwang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 306 個
工控威望: 392 點
下載積分: 1537 分
在線時間: 81(小時)
注冊時間: 2006-10-17
最后登錄: 2020-06-06
查看tangwang的主題 / 回貼

7樓發表于: 2009-07-28 10:24

只看該作者 | 小中大

大家想想只用定時器的控制方法,估計不少人做不出來

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

8樓發表于: 2009-07-28 11:17

只看該作者 | 小中大

引用
引用第6樓tangwang于2009-07-28 10:21發表的 :
二樓的老師在程序后面可以不加復位T0的程序,這樣更簡潔,已經模擬過了,去掉對程序沒有影響

你說的很對！

tianbowen0

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 135 個
工控威望: 226 點
下載積分: 1050 分
在線時間: 111(小時)
注冊時間: 2009-06-29
最后登錄: 2022-06-27
查看tianbowen0的主題 / 回貼

9樓發表于: 2009-07-28 13:03

只看該作者 | 小中大

上個圖看看

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1235(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-10
查看qinshengyue的主題 / 回貼

10樓發表于: 2009-07-28 13:21

只看該作者 | 小中大

引用
引用第9樓tianbowen0于2009-07-28 13:03發表的 :
上個圖看看

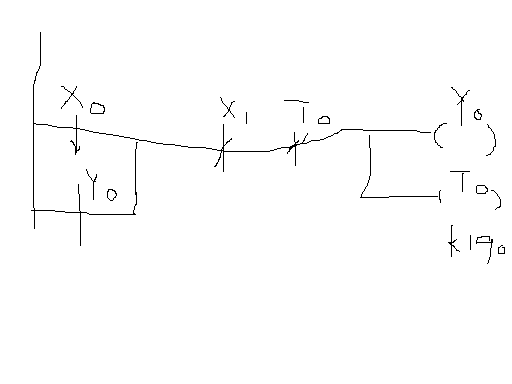

[attachment=26272]

那在下降沿未到來之前的Y0輸出怎么保證呢，沒看樓主題目嗎，之前已經有輸出了

youchengzhou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 232 點
下載積分: 2418 分
在線時間: 89(小時)
注冊時間: 2009-07-27
最后登錄: 2024-04-10
查看youchengzhou的主題 / 回貼

11樓發表于: 2009-07-28 14:44

只看該作者 | 小中大

樓主，看看我的行不呢

附件：

試試看.rar (10 K) 下載次數:10
