樓主發表于: 2022-11-15 17:23

只看樓主 | 小中大

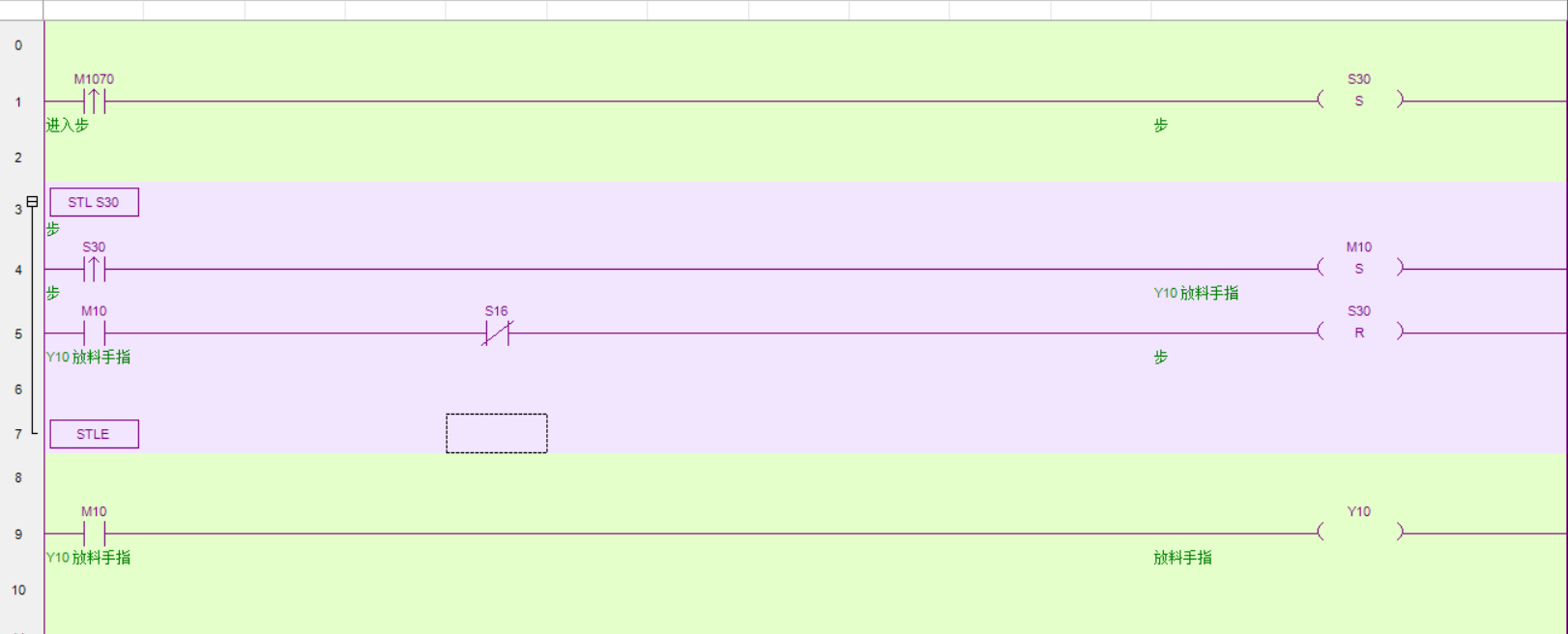

圖片：

信捷PLC我有用過也算有點數量，XC系列的感覺沒啥問題，但是XD的感覺好多不好理解的地方，比方說我們下面討論的這個問題，它的微分指令，我們在XC中可以順利執行，但是在XD中就是不行，大家可以一起來分析一下。

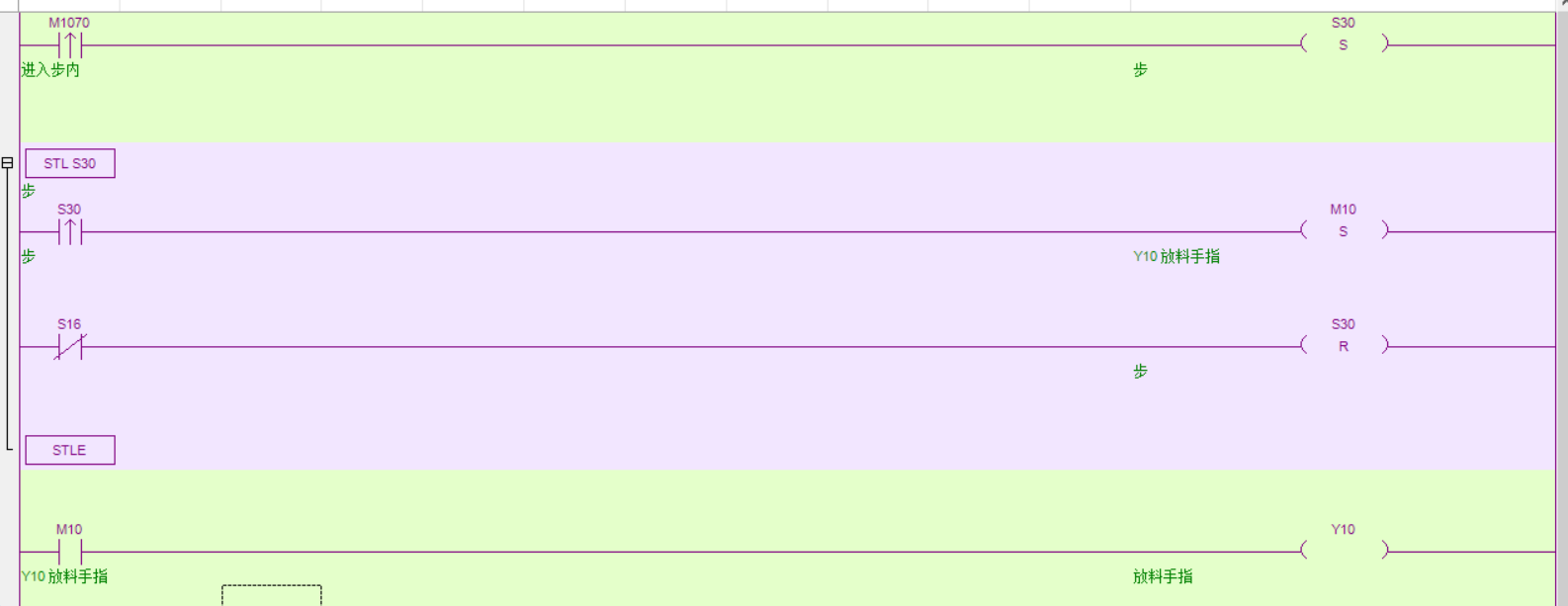

見附件所示，當M1070接通后，進入S30步內，在S30此步內的微分上升沿應該M10會接通，可是實際上這樣是不會接通的，在其他種類的PLC，甚至XC的PLC都會接通的，大家對此有什么看法？

[ 此帖被益旺電氣在2022-11-15 18:00重新編輯 ]

附件：

測試XD演示.zip (7 K) 下載次數:27

本帖最近評分記錄：

下載積分:+1(bruce2020) 真誠感謝！

工控自動化設備PLC，觸摸屏，單片機程序開發設計，PCB設計，生產與銷售

ren1823

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 363 個
工控威望: 3034 點
下載積分: 4469 分
在線時間: 520(小時)
注冊時間: 2019-08-01
最后登錄: 2025-12-08
查看ren1823的主題 / 回貼

1樓發表于: 2022-11-15 17:57

只看該作者 | 小中大

其實XC系列在STL內部執行邊沿指令也會出問題，建議盡量少用STL

益旺電氣

工控愛好者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 203 點
下載積分: 7078 分
在線時間: 87(小時)
注冊時間: 2010-08-15
最后登錄: 2025-12-01
查看益旺電氣的主題 / 回貼

2樓發表于: 2022-11-15 19:16

只看該作者 | 小中大

在XC中這么用，好像是沒有發現什么問題，STL指令相對來說，自我感覺簡潔方便，大部分人做順控的話還是喜歡用，信捷的STL我感覺比三凌的好用多了，1、在左邊可以像目錄一樣可以快速查找，2、每步內的顏色不一樣，很容易區分，這樣很方便

本帖最近評分記錄：

下載積分:+1(sun3751) 感謝分享！

工控自動化設備PLC，觸摸屏，單片機程序開發設計，PCB設計，生產與銷售

xyhhcx1314

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 112 點
下載積分: 563 分
在線時間: 62(小時)
注冊時間: 2021-07-09
最后登錄: 2025-10-30
查看xyhhcx1314的主題 / 回貼

3樓發表于: 2022-12-24 22:29

只看該作者 | 小中大

這個很好理解啊，你看一下先后順序就行了。你先SET S30,S30接通瞬間是有一個上升沿，可是你有沒有發現，S30的上升沿是在S30的步里面，步里面的程序要步接通以后才能運行，所以就SET不了M10。你可以在步里面LD S30 TMR T30 K1 K10（用一個延時讓它們的邏輯先后順序分明），然后LD T30 SET M10 RST S30。這樣百分之百不會有問題

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2399 點
下載積分: 11458 分
在線時間: 556(小時)
注冊時間: 2022-10-14
最后登錄: 2025-12-08
查看工控小c的主題 / 回貼

4樓發表于: 2022-12-26 16:24

只看該作者 | 小中大

信捷的上升沿是下個周期才會生效，LDI S16 RST S30 在上升沿要生效時S30已經關閉了，所以不會SET M10，我是這么理解的，XC系列能接通嗎..好久沒用XC了，XD的上升沿確實這尿性，比常開觸點還慢。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2061 個
工控威望: 2329 點
下載積分: 3163 分
在線時間: 2472(小時)
注冊時間: 2009-08-21
最后登錄: 2025-12-08
查看eledesigner的主題 / 回貼

5樓發表于: 2022-12-27 09:15

只看該作者 | 小中大

引用
引用第4樓工控小c于2022-12-26 16:24發表的 :
信捷的上升沿是下個周期才會生效，LDI S16 RST S30 在上升沿要生效時S30已經關閉了，所以不會SET M10，我是這么理解的，XC系列能接通嗎..好久沒用XC了，XD的上升沿確實這尿性，比常開觸點還慢。

信捷的上升沿是下個周期才會生效?????
真的假的？？？

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 588 個
工控威望: 2399 點
下載積分: 11458 分
在線時間: 556(小時)
注冊時間: 2022-10-14
最后登錄: 2025-12-08
查看工控小c的主題 / 回貼

6樓發表于: 2022-12-27 10:58

只看該作者 | 小中大

引用
引用第5樓eledesigner于2022-12-27 09:15發表的 :

信捷的上升沿是下個周期才會生效?????
真的假的？？？

你可以去試試，或者先在別的地方搜搜

心碎了無痕

人不瘋很難成功

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 563 點
下載積分: 96053 分
在線時間: 917(小時)
注冊時間: 2009-04-09
最后登錄: 2025-12-08
查看心碎了無痕的主題 / 回貼

7樓發表于: 2023-02-03 09:26

只看該作者 | 小中大

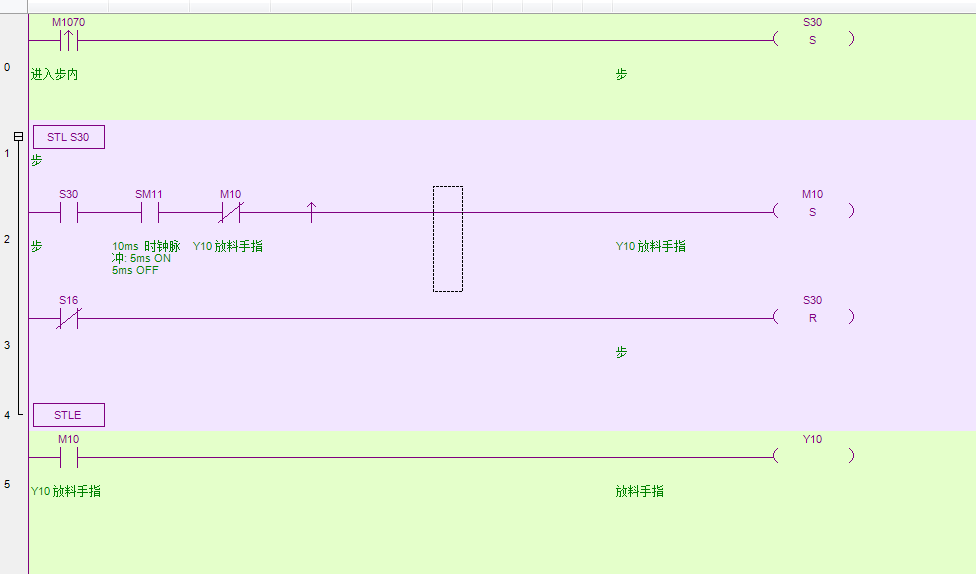

圖片：

可以這樣試試

陽春節拍

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 202 點
下載積分: 742 分
在線時間: 52(小時)
注冊時間: 2022-03-24
最后登錄: 2025-11-26
查看陽春節拍的主題 / 回貼

8樓發表于: 2023-02-05 18:28

只看該作者 | 小中大

你這m10和y都只接通一個周期，不容易觀察到呀，用個set唄

283596603

盟主

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 275 點
下載積分: 1075 分
在線時間: 111(小時)
注冊時間: 2010-06-15
最后登錄: 2025-10-21
查看283596603的主題 / 回貼

9樓發表于: 2023-02-06 09:40

只看該作者 | 小中大

引用
引用第5樓eledesigner于2022-12-27 09:15發表的 :

信捷的上升沿是下個周期才會生效?????
真的假的？？？

[ 此帖被283596603在2023-02-06 11:02重新編輯 ]

試問卷簾

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 152 點
下載積分: 771 分
在線時間: 35(小時)
注冊時間: 2014-02-13
最后登錄: 2023-11-23
查看試問卷簾的主題 / 回貼

10樓發表于: 2023-02-09 15:39

只看該作者 | 小中大

4樓說的對，信捷的說明書上面對沿指令做了很清楚的描述了和其他的plc是不一樣的，不要因為自己不看手冊就覺得有問題

益旺電氣

工控愛好者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 203 點
下載積分: 7078 分
在線時間: 87(小時)
注冊時間: 2010-08-15
最后登錄: 2025-12-01
查看益旺電氣的主題 / 回貼

11樓發表于: 2023-02-21 08:57

只看該作者 | 小中大

圖片：

應該是這樣的，平常我用微分指令用的比較多，像大家說的內部加延時那樣處理肯定是沒有問題，但是降低了效率，與實時性，主要是有些一瞬間需要變化的地方，我這例子，只是用來說明這種問題，但實際應用，不一定是樣的，是還有很多其他的東西，我后面的做法是，在步內的微分SET m10后，在退出的條件中加入M10的常開觸點，這樣即使不管你是哪個時候上升沿起作用，都會等到它起作用之后才會使此步退出，但是這時就需要其他的地方不能與此沖突，不然就會死在這里。總體來說，感覺這上升沿都失去了這上升沿的原本意義了，希望我把使用結果發布給大家，可以幫得上大家受此困擾的人員。同時也在此感謝對此積極參與的同行們。

引用
引用第5樓eledesigner于2022-12-27 09:15發表的 :

信捷的上升沿是下個周期才會生效?????
真的假的？？？

[ 此帖被益旺電氣在2023-05-23 20:11重新編輯 ]
