工控人家園 綜合討論 如何實現上位機軟件與PLC之間無線通訊？

用心回復

大道至簡

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 478 個
工控威望: 772 點
下載積分: 1744 分
在線時間: 161(小時)
注冊時間: 2017-03-08
最后登錄: 2025-12-11
查看用心回復的主題 / 回貼

樓主發表于: 2022-06-08 08:53

只看樓主 | 小中大

本方案基于組態王與歐姆龍PLCCP1E的Host-Link協議，給出無線通信的實現方法。此方案可以作為歐姆龍PLCCP1E與組態王的無線通信實例。組態王作為主站，歐姆龍CP1E作為從站，并采用日系PLC無線通訊終端DTD435MC-V96，作為實現無線通訊的硬件設備。
DTD435M內嵌Rs232/Rs485雙接口，自適應三菱N：N協議、歐姆龍HostLink協議，臺達及永宏等ModbusRTU協議，可與日系PLC 組成無線測控網絡。只需簡單接線，無需二次開發即可完成無線通訊。
一、方案概述
無線Host-Link網絡組成

二、測試設備與參數
● 主站設備：組態王
● 從站設備：歐姆龍CP1E系列PLC×2臺
● 達泰電子日系PLC無線通訊終端——DTD435M-V96×3塊
● 通訊協議：Host-Link協議
● 主從關系：1主2從
● 通訊接口：Rs485/Rs232接口
● 供電：9-24VDC
● 傳輸距離：100米，500米，1KM，3KM，20KM
三、接線方式
1.歐姆龍CP1E與達泰無線終端DTD435M接線
第一步：DTD435MC的Rs485-A端口接入歐姆龍CP1E PLC自帶的A+端口；
第二步：DTD435MC的Rs485-B端口接入歐姆龍CP1E PLC自帶的B-端口。
2.PC端與達泰無線設備的接線
PC端直接使用DTD435M的RS232口與PC串口連接。
四、組態王實現Host-Link主站
1.系統設置
2.選擇串口號
3.地址參數設置
4.數據詞典配置
5.組態界面制作
6.相關參數關聯

五、歐姆龍PLC實現Host-Link從站
1. PLC參數設置
2. 站號設置一臺PLC地址設為00，另外一臺PLC地址設為01
3. 將程序下載到PLC里面
六、測試實例與結論
1.組態王和歐姆龍CP1E分別接1塊DTD435MC-V96
2.通過外部給0號站和1號站輸入點信號，看組態王對應的點是否有亮，如果點亮，表示通訊正常。
3.通過組態王上面的按鈕給0號站和1號站輸出點信號，看歐姆龍CP1E對應的Y點是否有亮，如果點亮，表示通訊正常。

微信公眾號：DTD110HF
PLC無線通訊方案

csjukong

巨控王工，15307483969（微信同號）

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 92 個
工控威望: 238 點
下載積分: 998 分
在線時間: 30(小時)
注冊時間: 2016-07-18
最后登錄: 2025-06-25
查看csjukong的主題 / 回貼

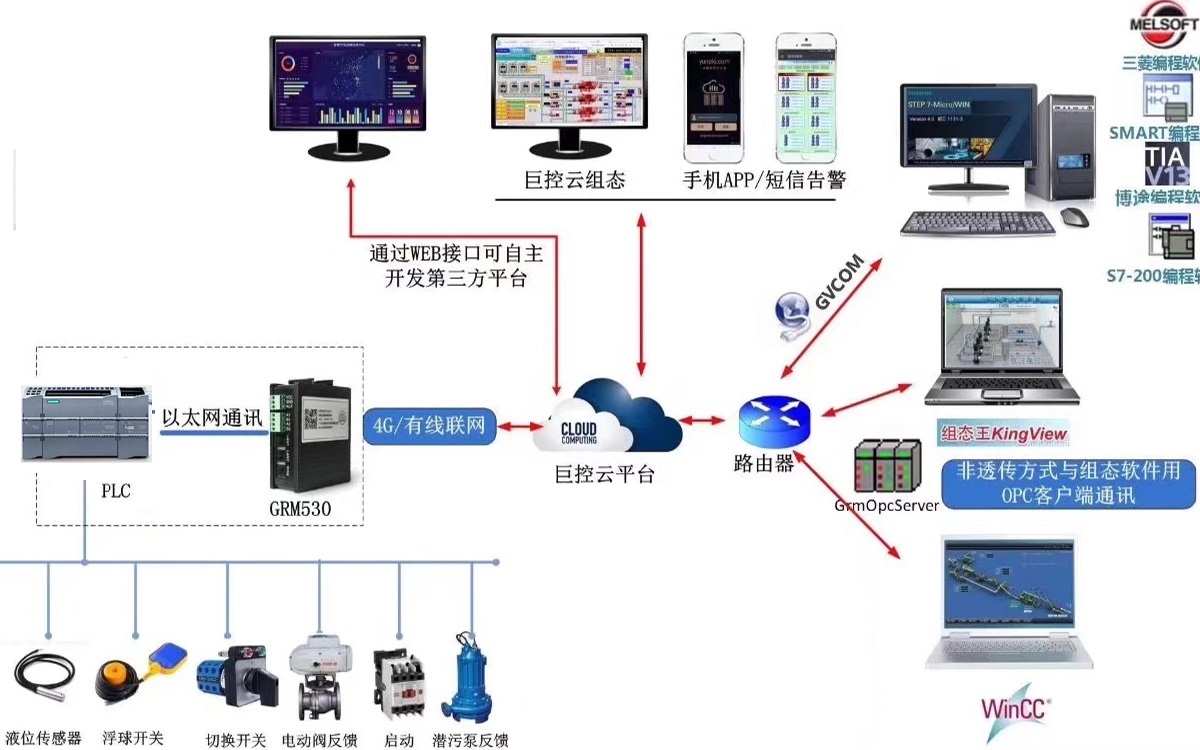

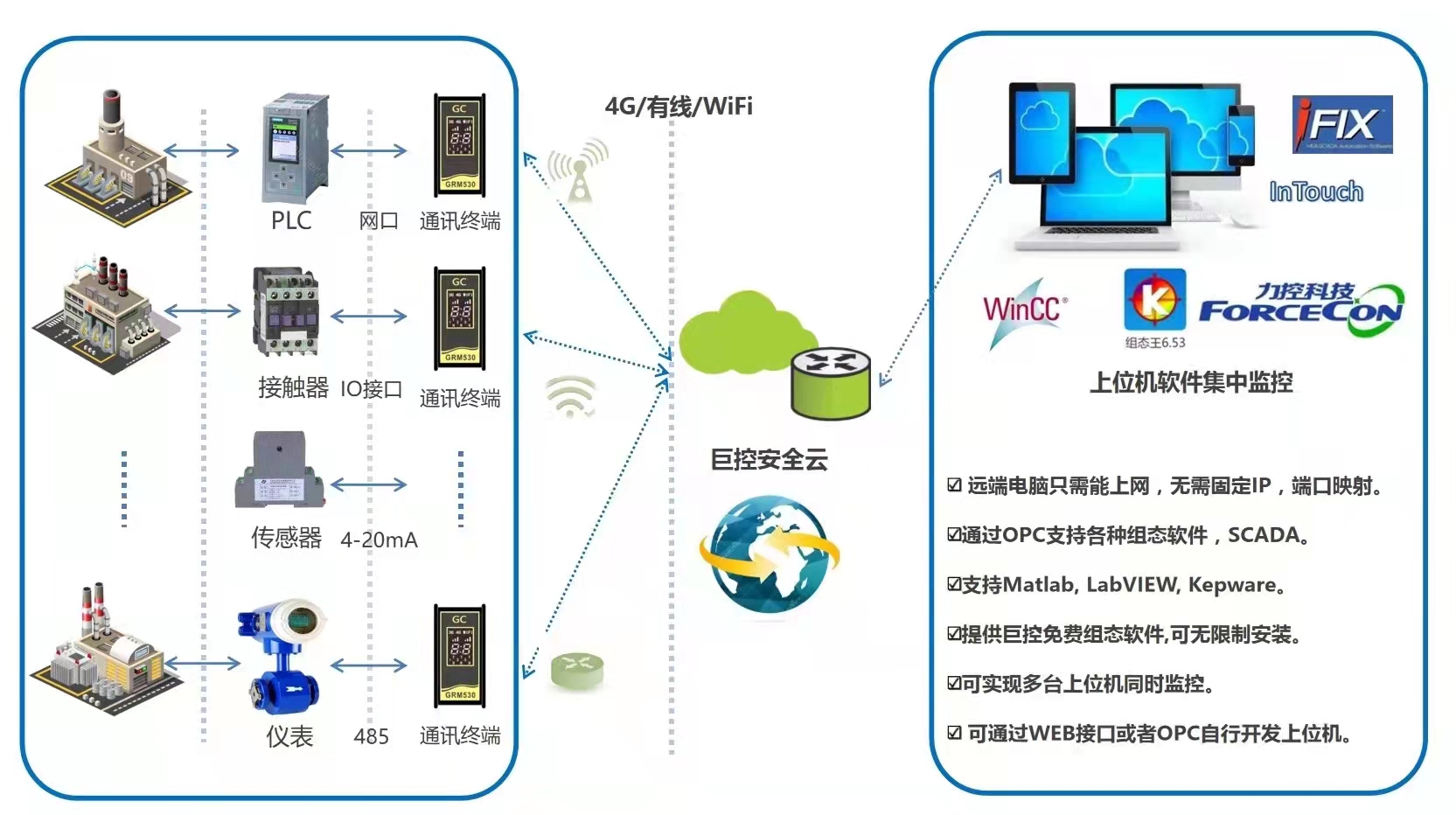

1樓發表于: 2022-08-25 09:38

只看該作者 | 小中大
