樓主發表于: 2012-12-13 18:54

只看樓主 | 小中大

圖片：

各位大俠：

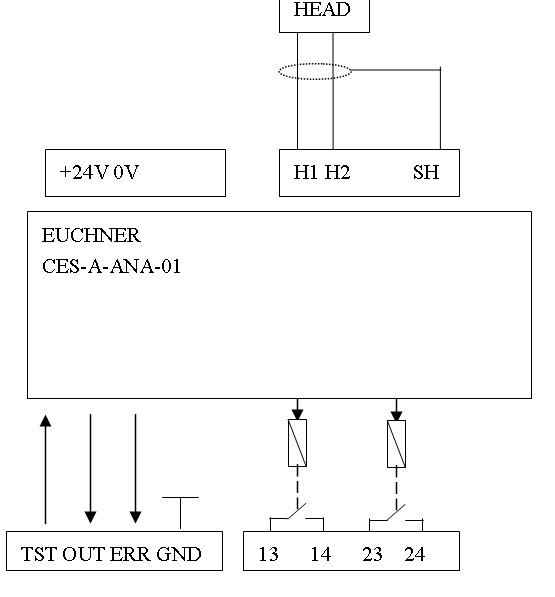

大家好，附件是安全繼電器（CES-A-ABA-01）上撕下來的接線圖，這個是用在一個安全門上的，H1，H2是接了一個接近開關
小弟沒弄明白，TST，OUT，ERR這三個接線柱的功能，因為我以前也沒接觸過此類繼電器，高手探討下。此繼電器的原理，
使用技巧，謝謝

鄒三木

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 180 點
下載積分: 763 分
在線時間: 24(小時)
注冊時間: 2012-11-30
最后登錄: 2022-04-08
查看鄒三木的主題 / 回貼

1樓發表于: 2012-12-14 08:06

只看該作者 | 小中大

t

怎么沒有理我啊？

鄒三木

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 180 點
下載積分: 763 分
在線時間: 24(小時)
注冊時間: 2012-11-30
最后登錄: 2022-04-08
查看鄒三木的主題 / 回貼

2樓發表于: 2012-12-14 19:38

只看該作者 | 小中大

圖片：

大俠們：
我在網上找到相關的圖片，但是原理現在還沒搞懂

bocc

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 590 個
工控威望: 5239 點
下載積分: 3143 分
在線時間: 986(小時)
注冊時間: 2009-09-13
最后登錄: 2016-07-01
查看bocc的主題 / 回貼

3樓發表于: 2012-12-14 19:43

只看該作者 | 小中大

幫你頂了

luzhenchao

小陳

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 166 個
工控威望: 349 點
下載積分: 1159 分
在線時間: 459(小時)
注冊時間: 2011-01-02
最后登錄: 2025-06-21
查看luzhenchao的主題 / 回貼

4樓發表于: 2012-12-14 19:53

只看該作者 | 小中大

安全從含義理解。分輸入端。輸出端。輸入是條件。還有一個復位端。輸入端斷開的話，輸出沒有。閉合后，要復位端復位。

鄒三木

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 180 點
下載積分: 763 分
在線時間: 24(小時)
注冊時間: 2012-11-30
最后登錄: 2022-04-08
查看鄒三木的主題 / 回貼

5樓發表于: 2012-12-14 20:16

只看該作者 | 小中大

昨天處理一個設備故障，門關上后，設備轉到點焊的位置就不動了，換了三個繼電器才是好的：第一個是能啟動設備，但是不能點焊；第二個是不能啟動設備；第三個是新的，用其它型號代替的，裝上就好了。搞了個80分鐘，總以為是電路的問題。

鄒三木

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 180 點
下載積分: 763 分
在線時間: 24(小時)
注冊時間: 2012-11-30
最后登錄: 2022-04-08
查看鄒三木的主題 / 回貼

6樓發表于: 2012-12-14 20:23

只看該作者 | 小中大

等答復中，高手請賜教。謝謝

lsb110322

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 167 點
下載積分: 2561 分
在線時間: 38(小時)
注冊時間: 2012-08-15
最后登錄: 2019-04-16
查看lsb110322的主題 / 回貼

7樓發表于: 2012-12-14 21:48

只看該作者 | 小中大

H1.H2是設備上的保護開關輸入信號。當設備正常時OUT和14,24點會使設備控制線路繼電器工作。設備可以正常工作。當H1，H2出錯時ERR會給PLC一個信號設備不能使用。處理好H1，H2故障后按復位鍵TST動作設備正常

鄒三木

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 180 點
下載積分: 763 分
在線時間: 24(小時)
注冊時間: 2012-11-30
最后登錄: 2022-04-08
查看鄒三木的主題 / 回貼

8樓發表于: 2012-12-15 07:46

只看該作者 | 小中大

謝謝樓上的

鄒三木

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 180 點
下載積分: 763 分
在線時間: 24(小時)
注冊時間: 2012-11-30
最后登錄: 2022-04-08
查看鄒三木的主題 / 回貼

9樓發表于: 2012-12-17 23:43

只看該作者 | 小中大

引用
引用第8樓lsb110322于2012-12-14 21:48發表的 :
H1.H2是設備上的保護開關輸入信號。當設備正常時OUT和14,24點會使設備控制線路繼電器工作。設備可以正常工作。當H1，H2出錯時ERR會給PLC一個信號設備不能使用。處理好H1，H2故障后按復位鍵TST動作設備正常

TST，OUT，ERR都江堰市是PLC與繼電器接的，那13，14，23，24都沒有用的。

lsb110322

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 167 點
下載積分: 2561 分
在線時間: 38(小時)
注冊時間: 2012-08-15
最后登錄: 2019-04-16
查看lsb110322的主題 / 回貼

10樓發表于: 2012-12-26 21:57

只看該作者 | 小中大

13,14,23,24要看控制線路的設計，它的作用和普通接觸器的輔助觸點

hubinhua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 206 點
下載積分: 2094 分
在線時間: 58(小時)
注冊時間: 2012-07-19
最后登錄: 2023-07-09
查看hubinhua的主題 / 回貼

11樓發表于: 2012-12-26 22:14

只看該作者 | 小中大

7樓正解啊。
