隨著自動化技術的發展及對各種設備的信息交互需求的提高，人機界面（HMI）的應用范圍越來越廣泛。一般情況下，人機界面與各種控制器（如PLC、伺服控制器、變頻器、溫控器等）連接，一方面從控制器獲取各種參數及數據，使得操作人員能夠迅速、準確地獲取控制器的工作狀態，另一方面，人機界面也提供了人機交互的接口，使得操作員能夠輸入控制器的參數，改變控制器的工作狀態。在另外一些場合下，如果現場設備的工作狀態及數據需要上傳至控制室或接入工廠的信息系統，則可以通過局域網將人機界面連接到上位機或信息系統，為生產管理及決策提供必要的數據支持。
如果生產管理者想隨時得到現場的重要信息，或者維護人員需要對設備進行遠程維護時，局域網則無法實現該需求。人機界面公司可與廈門四信配合，實現通過公用無線通訊網絡實現遠程無線通訊的解決方案。
方案一 Pro-face人機界面通過GSM發送信息到手機
系統架構如圖一所示，Pro-face的人機界面與四信的GSM Modem F2003連接。
圖一
當生產設備的重要參數超越臨界觸發值時，人機界面立即將該值及對應的信息以短信息的形式發送至指定的管理人員的手機上。目的手機的號碼可以綁帶多個，可在人機界面上觸摸輸入，也可預設在F2003中。通過該方案管理人員可及時獲得現場的重要數據，并進行相關處置，避免由于處置不及時帶來的損失。
方案二 PC通過3G網絡訪問Pro-face人機界面

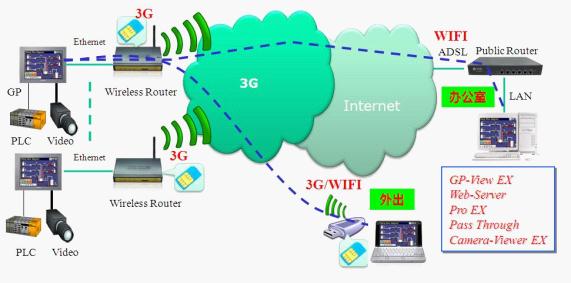

該方案適用于OEM客戶及最終客戶。系統架構如圖二所示，Pro-face的人機界面與四信的無線路由器F3633連接。用戶PC可通過3G網絡訪問人機界面。
圖二
通過四信路由搭建的3G網絡，最終客戶可通過公司的局域網訪問位于遠程（例如其他地區）工廠現場的人機界面的畫面；可遠程監控現場人機界面的畫面；遠程查看人機界面的信息及CF上保存的報警數據；遠程查看現在人機界面上連接的攝像頭的視頻畫面等。
對于OEM客戶來說，如果最終客戶需要進行設備維護或者升級，以往總需派工程師到客戶現場，不僅費時，成本也高。通過該解決方案，OEM客戶可實現遠程軟件升級、遠程維護。
