lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-11-07
查看lzhpsky的 主題 / 回貼
樓主  發表于: 2011-05-06 16:31

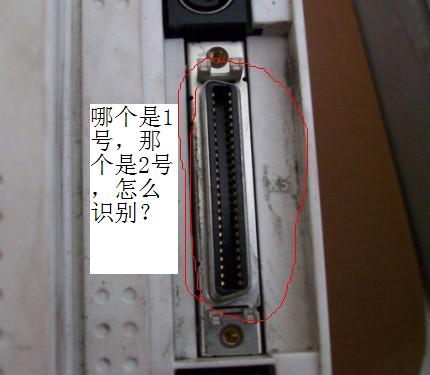

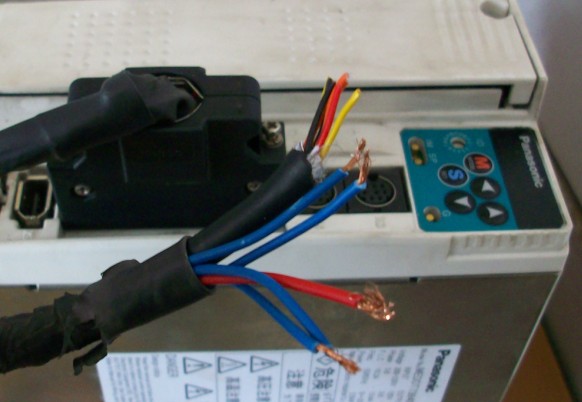

圖片：
圖片：
[attachment=61045] [attachment=61046]

  由于伺服是拆機的，I/0控制的端子線一大把，怎么區分那根是極限開關的，那根是脈沖接受的等等。看手冊上是都有標明1-50號線的說明，我怎么知道那根線是接那個號的呢？驅動器上這個座的號是怎么排列的呢？ 請前輩們指教
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 849 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
1樓  發表于: 2011-05-06 16:38
有號，有手冊的，你查查，時松下的A4，是吧？
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 849 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
2樓  發表于: 2011-05-06 16:44
7，是24V COM，41是0V COM，37是伺服準備輸出，35是伺服報警輸出，29是伺服ON，其他的你再查查
sandy_love
感悟生活，創新的源泉...
級別: 家園常客
精華主題: 0
發帖數量: 454 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-07-14
查看sandy_love的 主題 / 回貼
3樓  發表于: 2011-05-06 17:16
把插頭拔出來看上面有個三角符號，對應的就是1腳，然后按順序往下；第二排從26開始按順序往下排；
還有個方法，拆了那個塑料殼，焊線的位置兩端有寫標號；看不清楚的話準備放大鏡
qinchenglim
級別: 論壇先鋒
精華主題: 0
發帖數量: 1179 個
工控威望: 1326 點
下載積分: 3951 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-11-27
查看qinchenglim的 主題 / 回貼
4樓  發表于: 2011-05-06 17:55
等待答案中....
[ 此帖被qinchenglim在2011-05-06 18:07重新編輯 ]
王菲度122688
級別: 論壇先鋒
精華主題: 0
發帖數量: 140 個
工控威望: 1067 點
下載積分: 3203 分
在線時間: 653(小時)
注冊時間: 2010-03-05
最后登錄: 2023-02-04
查看王菲度122688的 主題 / 回貼
5樓  發表于: 2011-05-06 19:21

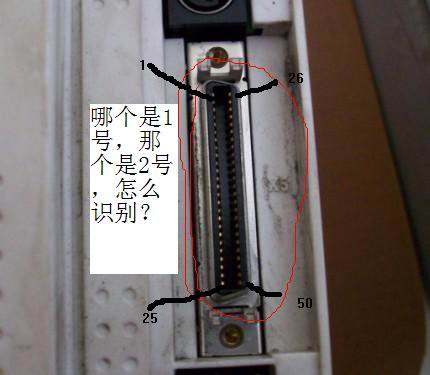

圖片：
應該是這樣排列的。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-11-07
查看lzhpsky的 主題 / 回貼
6樓  發表于: 2011-05-06 19:47
回復3樓的前輩，我看了一下接頭確實有個三角符號，按照你說的三角符號對應是1的話，那么5樓前輩的回答也是正確的。那么5樓前輩的這個排列順序?qū)幔?---25，25----50。誰能出來再確認一下。沒問題的話我就開始接線。
這個1----50就是指的手冊上的1-----50的標號是嗎？
青衣
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看青衣的 主題 / 回貼
7樓  發表于: 2011-05-06 21:26
圖片：
拆開這個，它里面有端子號的，1，2；24,25；26,27；49,50.自己仔細看，在兩端，先弄清楚它是怎么排列，然后自己找不同顏色的線來接。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-11-07
查看lzhpsky的 主題 / 回貼
8樓  發表于: 2011-05-06 22:54
這個黑色的伺服插頭標的號和手冊上標的號是一樣的嗎？比如這個黑色插頭上的8和9號線是接伺服的極限開關的嗎？
