qq861107

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qq861107的主題 / 回貼

樓主發表于: 2011-04-01 21:07

只看樓主 | 小中大

應該是定時器吧

求解釋

suuy79

燒不死的鳥就是鳳凰

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 531 個
工控威望: 844 點
下載積分: 18462 分
在線時間: 344(小時)
注冊時間: 2009-01-15
最后登錄: 2025-12-01
查看suuy79的主題 / 回貼

1樓發表于: 2011-04-01 21:48

只看該作者 | 小中大

尚不清楚你詢問內容的實質情況

qq861107

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qq861107的主題 / 回貼

2樓發表于: 2011-04-01 23:39

只看該作者 | 小中大

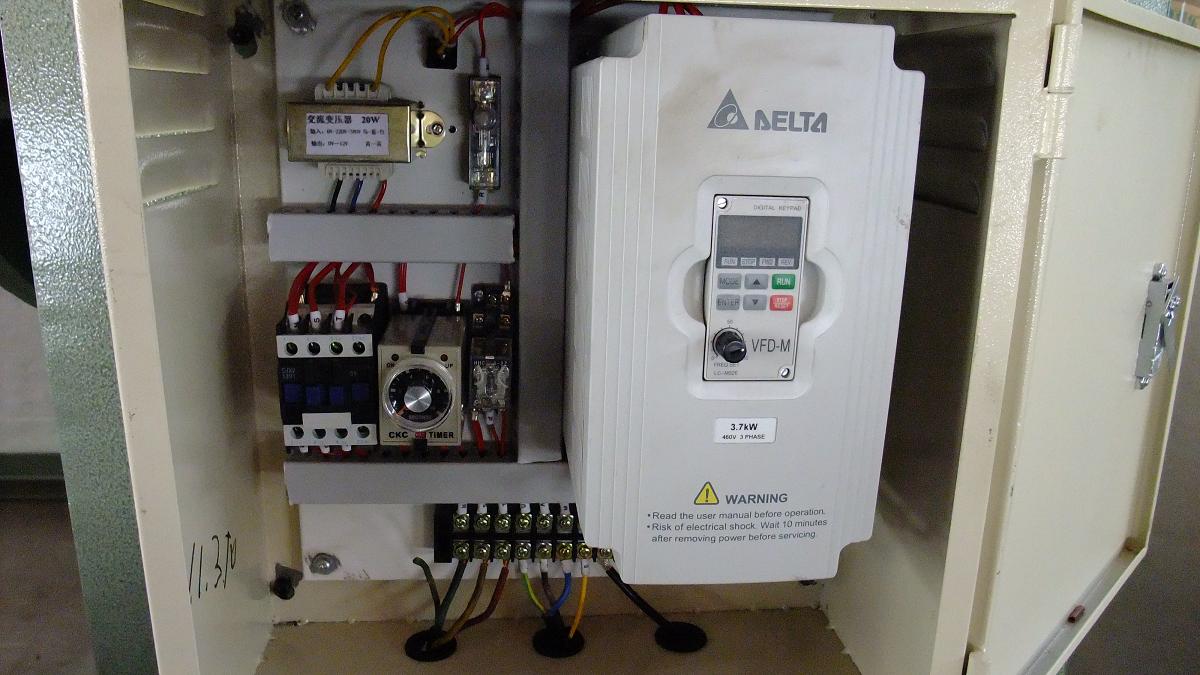

圖片：

上個圖里面的時間繼電器是做什么的？

還有我覺的應該有2個繼電器控制正反轉啊

為什么圖上只有一個

suuy79

燒不死的鳥就是鳳凰

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 531 個
工控威望: 844 點
下載積分: 18462 分
在線時間: 344(小時)
注冊時間: 2009-01-15
最后登錄: 2025-12-01
查看suuy79的主題 / 回貼

3樓發表于: 2011-04-02 00:08

只看該作者 | 小中大

從圖中看：
正反轉由變頻器來控制
時間繼電器的作用我估計：
先吸合接觸器，然后延時給變頻器啟動信號

a888888

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 403 個
工控威望: 477 點
下載積分: 4346 分
在線時間: 221(小時)
注冊時間: 2007-12-03
最后登錄: 2014-08-17
查看a888888的主題 / 回貼

4樓發表于: 2011-04-02 13:42

只看該作者 | 小中大

你就在電柜旁還不明白有什么用處啊？那我就服了你了！看來你太那個了啊！

gtz

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 82 個
工控威望: 214 點
下載積分: 681 分
在線時間: 63(小時)
注冊時間: 2009-01-23
最后登錄: 2025-10-11
查看gtz的主題 / 回貼

5樓發表于: 2011-04-02 13:54

只看該作者 | 小中大

就定時。

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1732 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-12-08
查看匯榮鋁業的主題 / 回貼

6樓發表于: 2011-04-02 14:09

只看該作者 | 小中大

那是帶瞬動觸點的時間繼電器，一般用在自動送料的矯直機上。線號上有一個P點信號，送料的時候料碰到那個P點信號外接的鐵塊上時電機停止送料，否則電機轉動。跟點動差不多。

xubaolin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的主題 / 回貼

7樓發表于: 2011-04-02 15:50

只看該作者 | 小中大

它是具有兩個延時觸點，例在電磁閥控制汽缸上一個延時伸出、一個延時縮回。

yifan_1987

沒有最好，只有更好！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 558 個
工控威望: 745 點
下載積分: 2169 分
在線時間: 124(小時)
注冊時間: 2010-01-07
最后登錄: 2019-05-26
查看yifan_1987的主題 / 回貼

8樓發表于: 2011-04-02 16:32

只看該作者 | 小中大

有圖紙看圖紙，沒有圖紙的你說你的工藝實現什么功能，這么樣看畫真是看不懂.

qq861107

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qq861107的主題 / 回貼

9樓發表于: 2011-04-02 22:58

只看該作者 | 小中大

是老師考我就2張照片讓我畫出電氣原理圖的。。。。。

suuy79

燒不死的鳥就是鳳凰

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 531 個
工控威望: 844 點
下載積分: 18462 分
在線時間: 344(小時)
注冊時間: 2009-01-15
最后登錄: 2025-12-01
查看suuy79的主題 / 回貼

10樓發表于: 2011-04-02 23:10

只看該作者 | 小中大

大家都好好把圖看一下：
圖中：
1、面板沒有用到其他開關
2、看出線，三根電源進線，四根出線，還有一條線我認為應該是信號反饋線
基本可以判定：
A、如果是通電時間繼電器，先吸合接觸器，然后延時給變頻器啟動信號
B、如果是斷電時間繼電器，停變頻信號，然后延時停接觸器
一般而言變頻器不建議在輸出端使用任何開關電器

本帖最近評分記錄：

下載積分:+3(王銳) 熱心助人

fff936100286

努力學習

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 147 個
工控威望: 280 點
下載積分: 1632 分
在線時間: 67(小時)
注冊時間: 2011-03-05
最后登錄: 2017-01-31
查看fff936100286的主題 / 回貼

11樓發表于: 2011-04-03 13:22

只看該作者 | 小中大

是延時啟動吧
